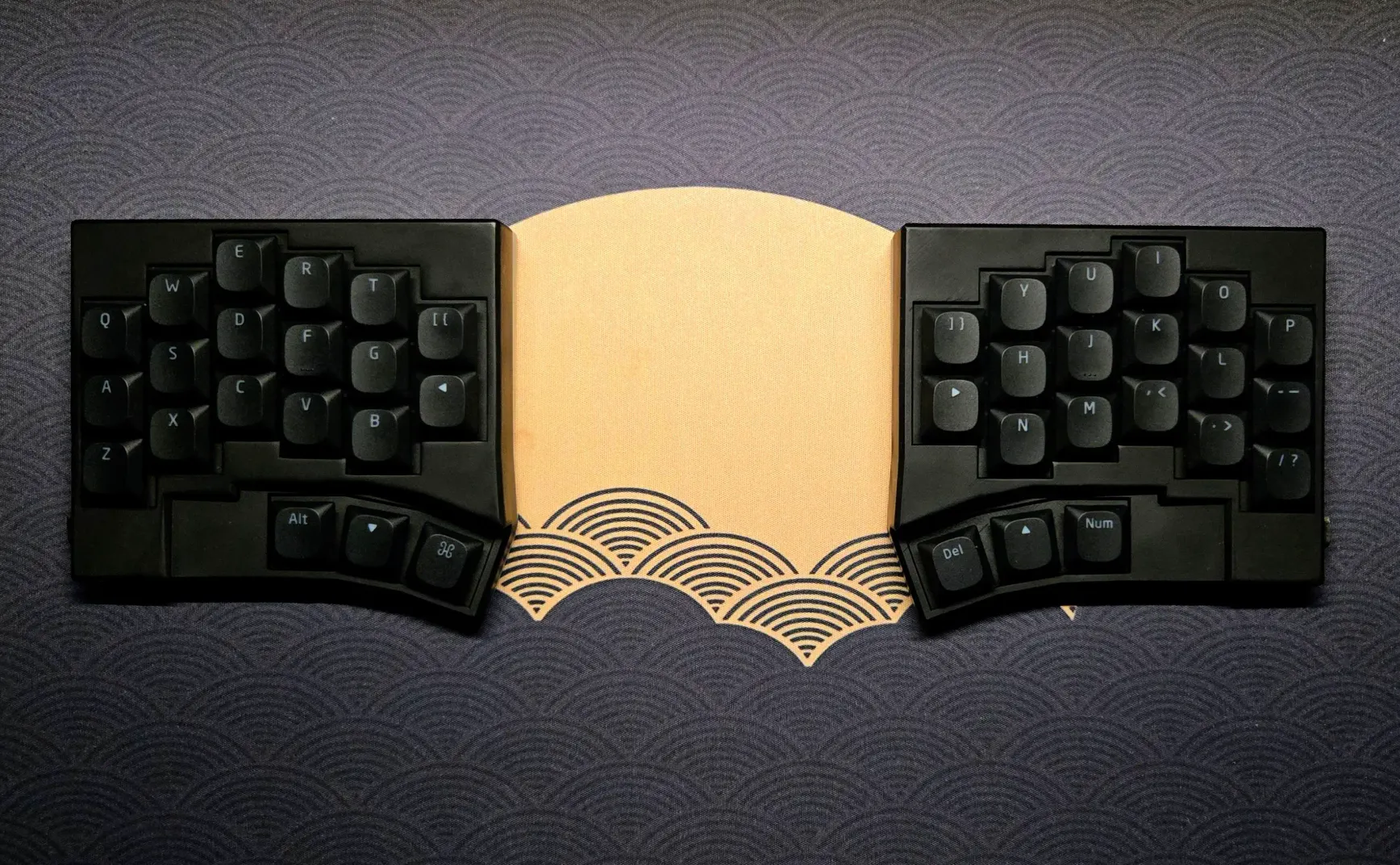

特徴
- 無線接続（ZMK Firmware）
- 左右分離
- テンティング
- カラムスタッガード
- 40キー
名前の由来
- 「nox」はラテン語で「夜」を意味する言葉
- ショパンのノクターン（夜想曲）が大好きなので

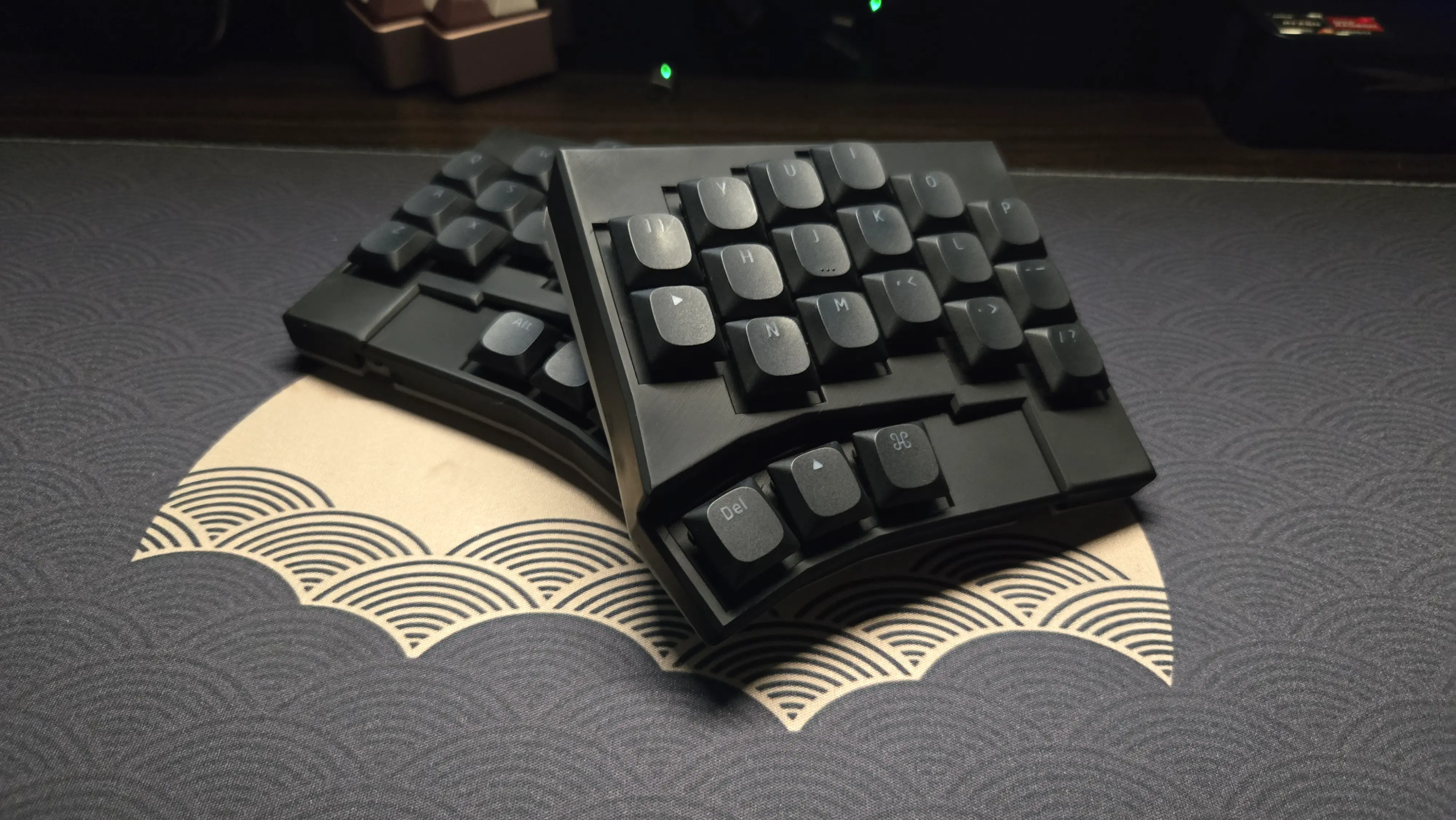

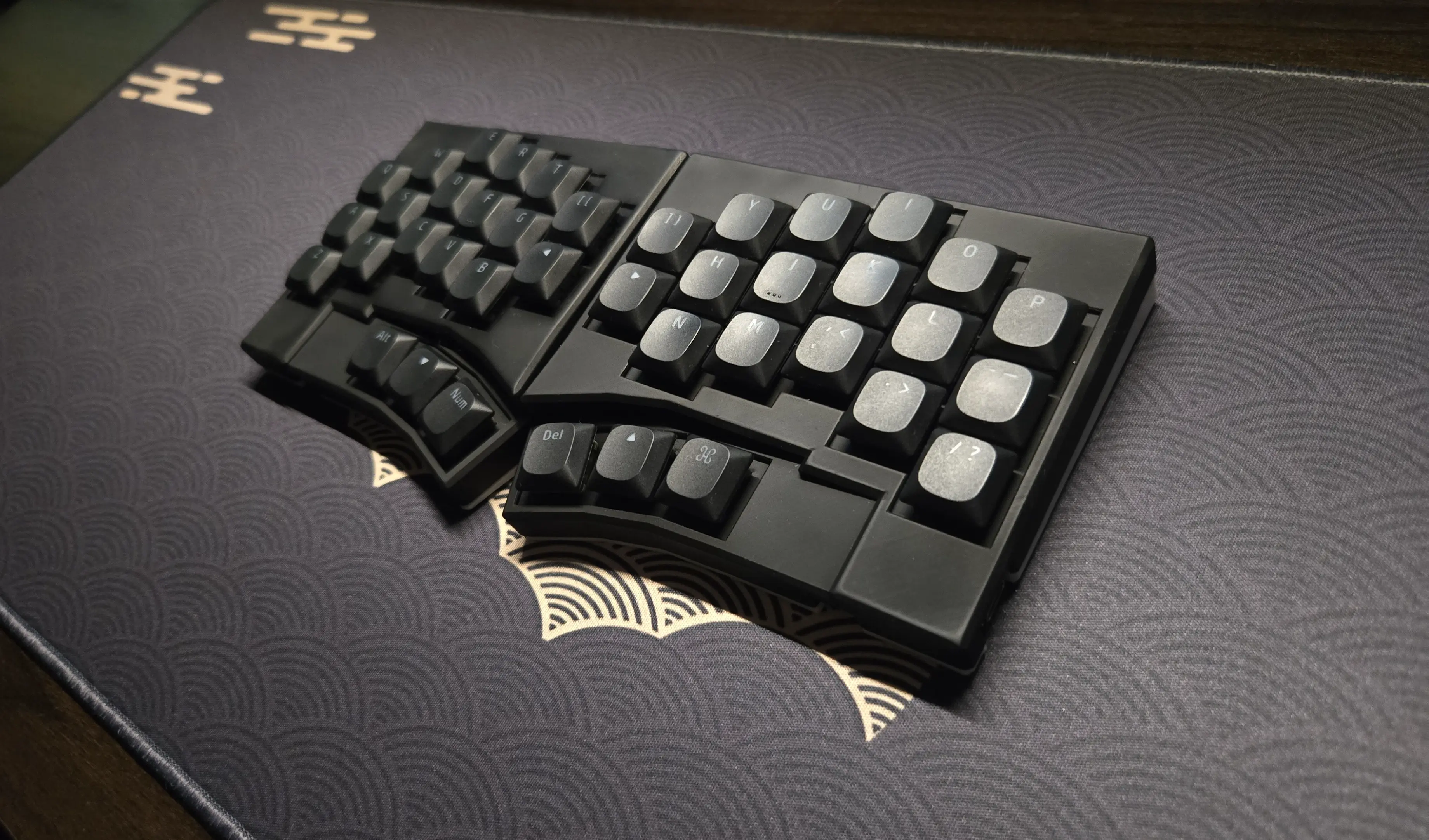

デザイン

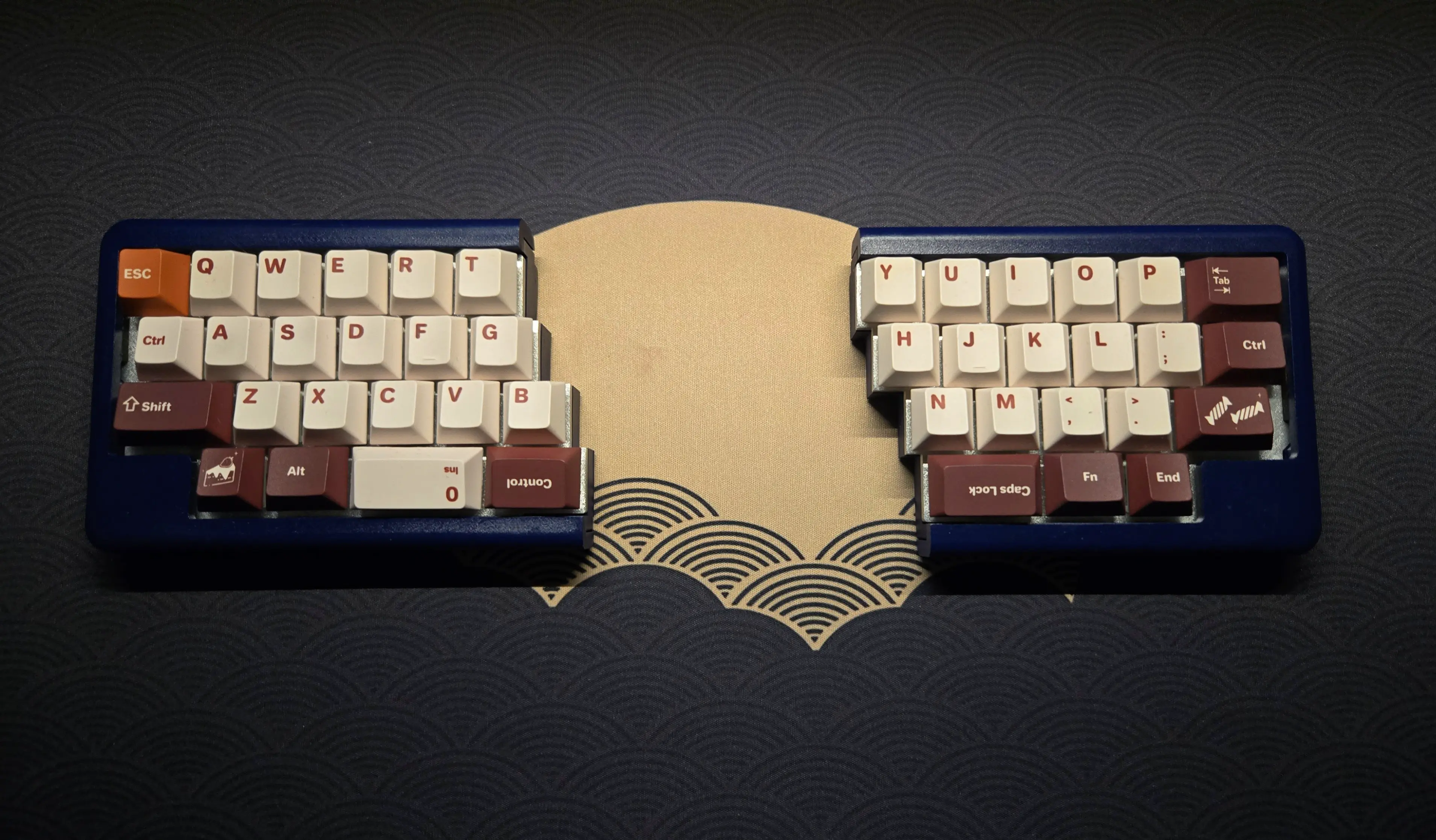

- Ambitentと同様のテンティングと四角い外形
- 左右分離のためテンキーはなし

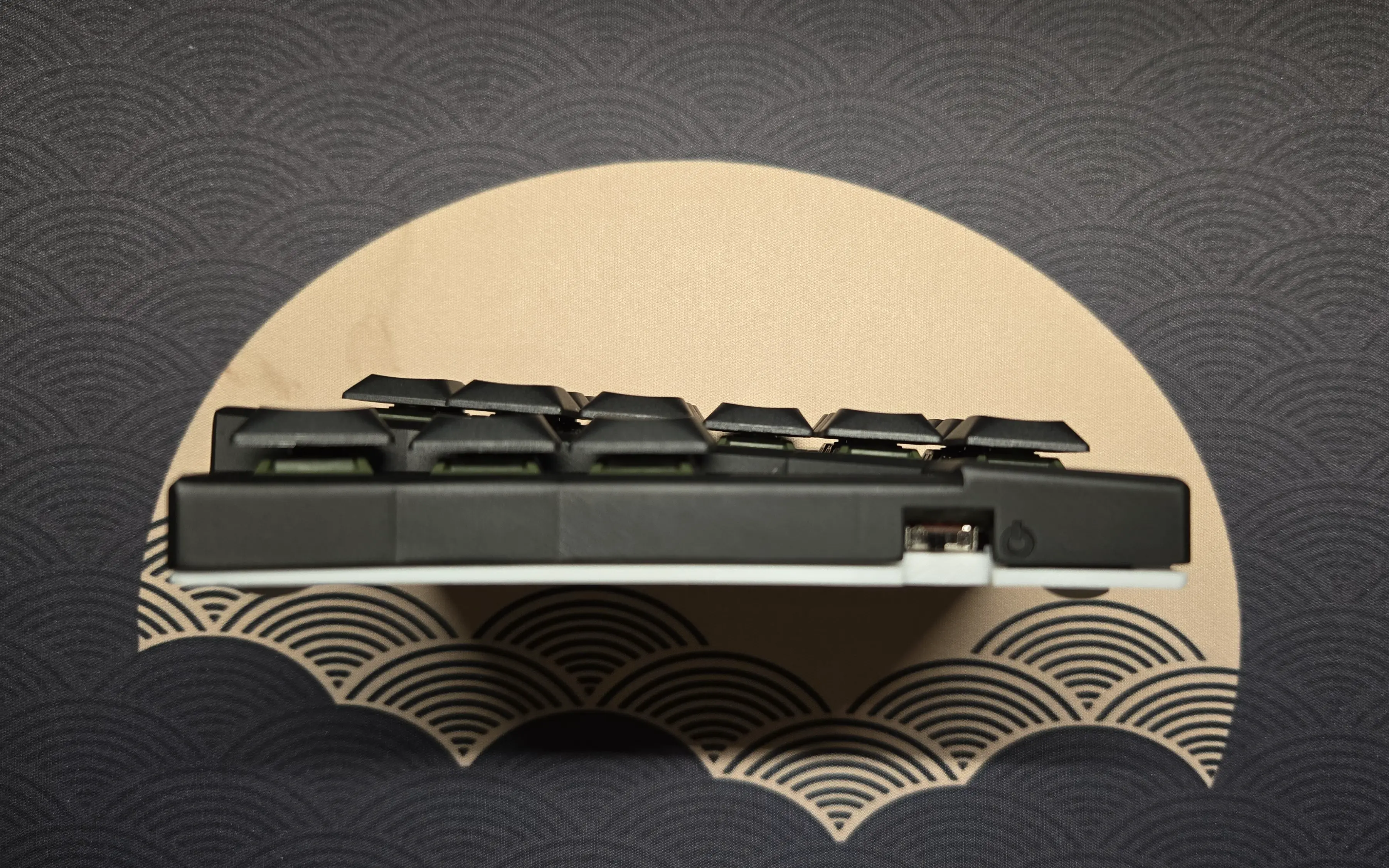

- 左右からUSB接続、バッテリー駆動のオン・オフは正面から

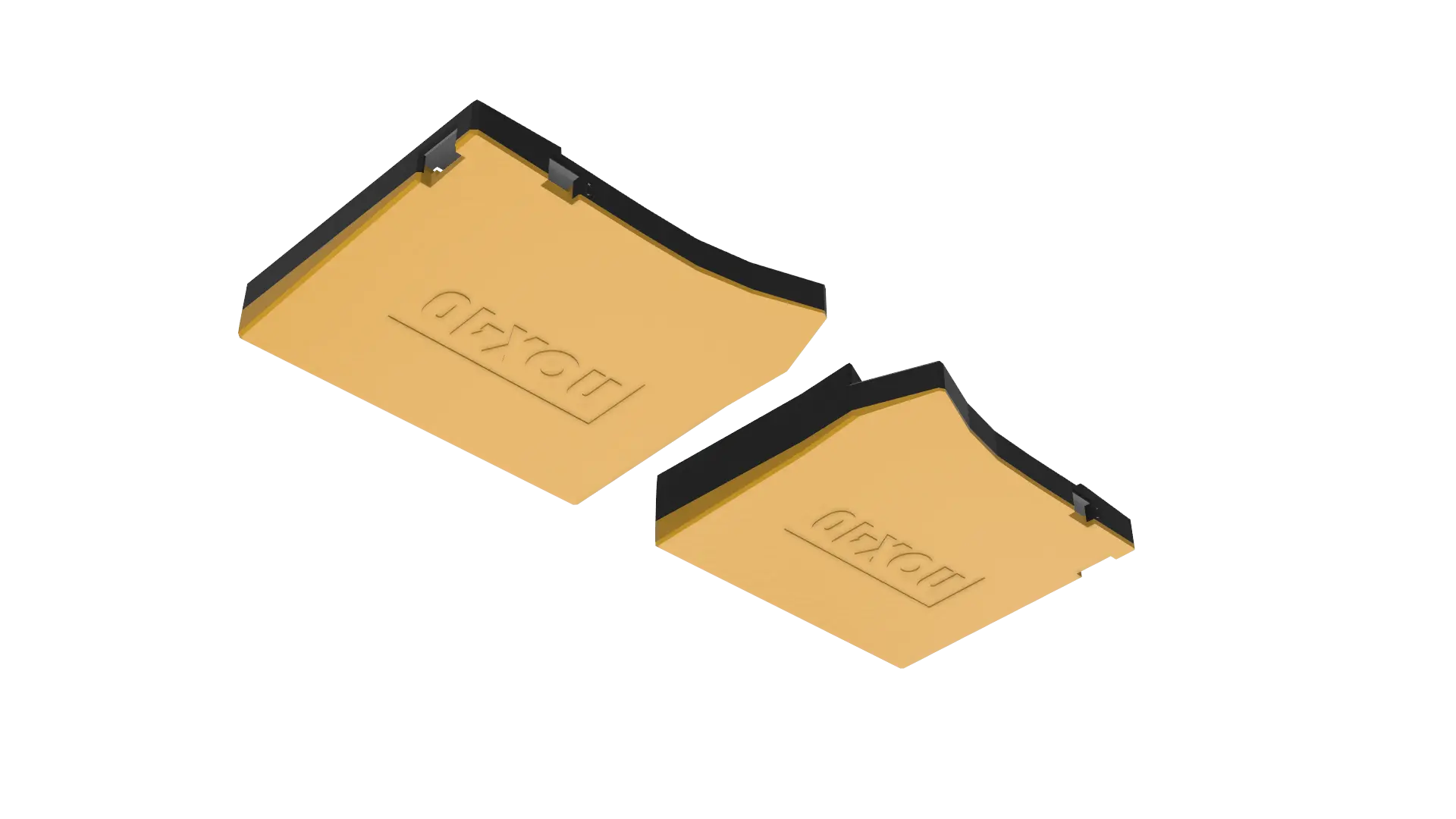

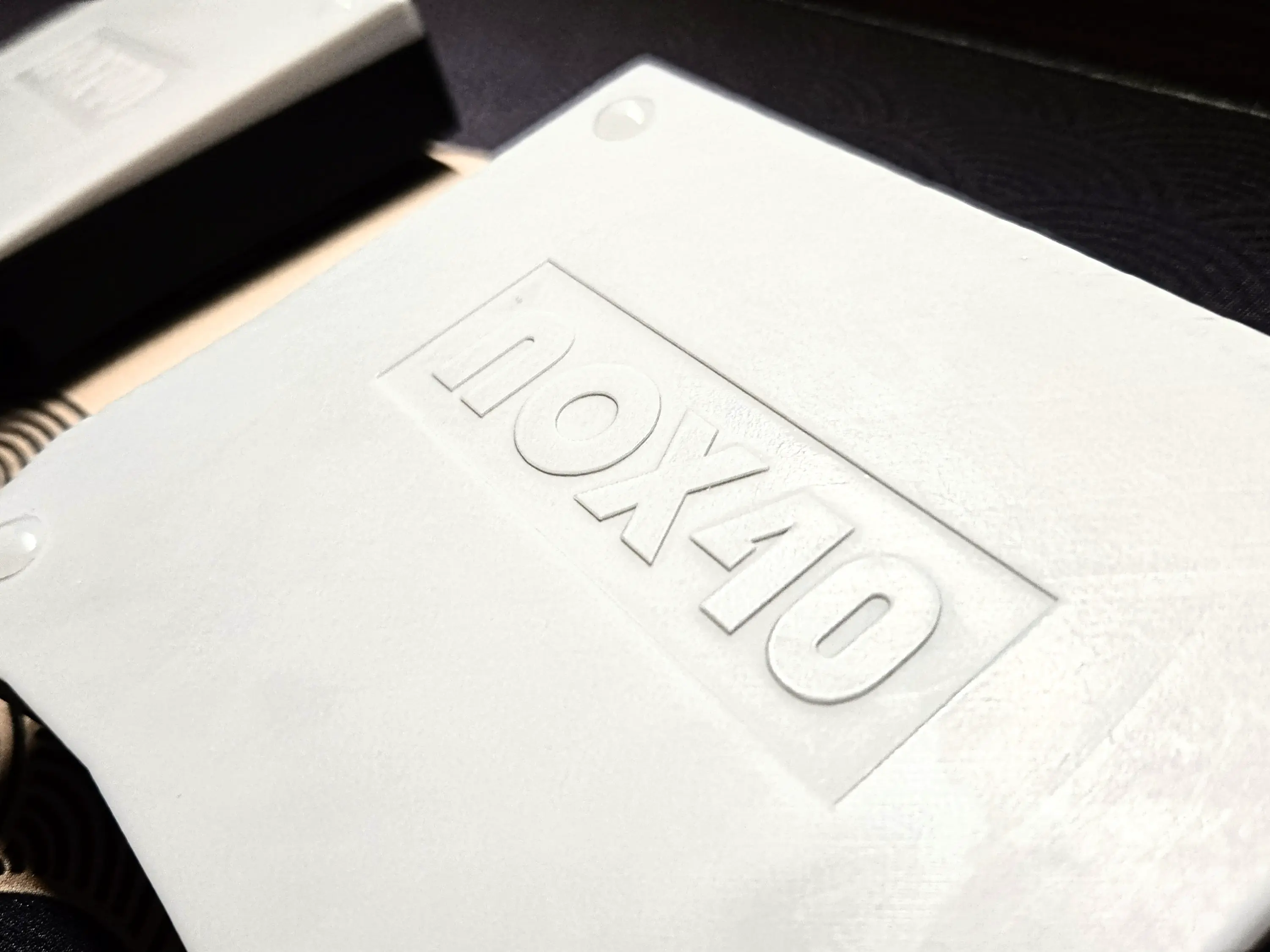

- 背面にロゴを印字

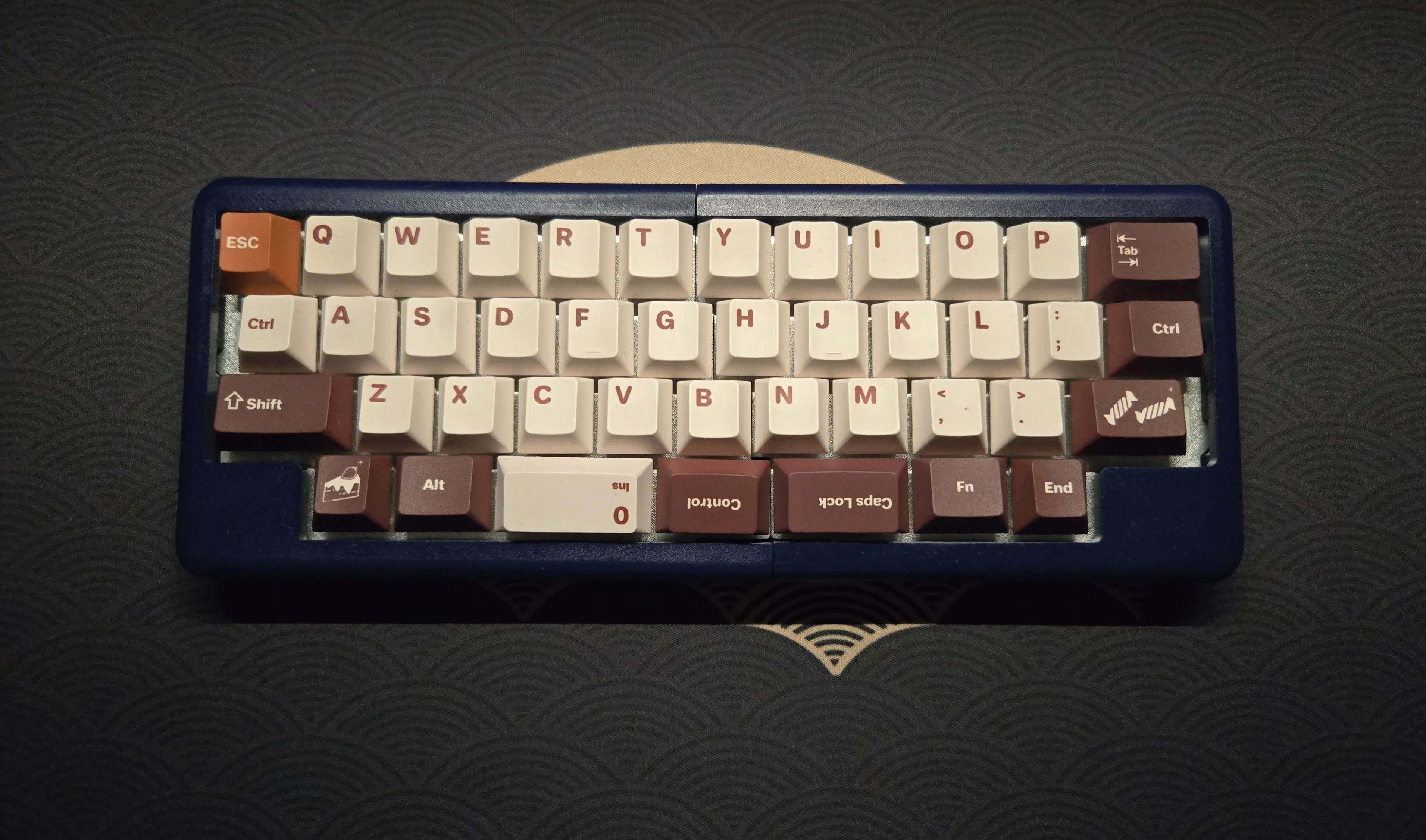

- くっつけると一体型のように見えなくもない

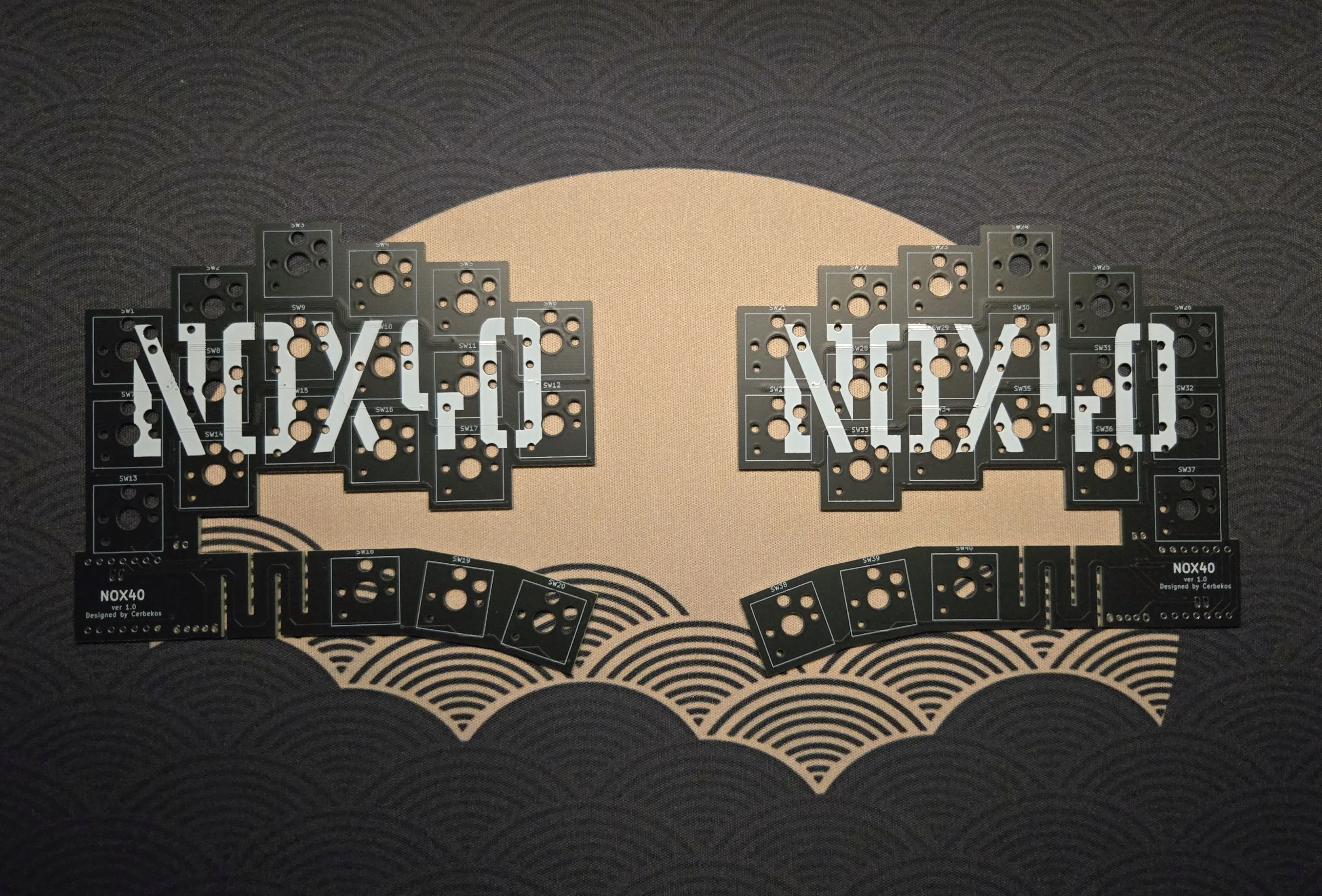

PCB

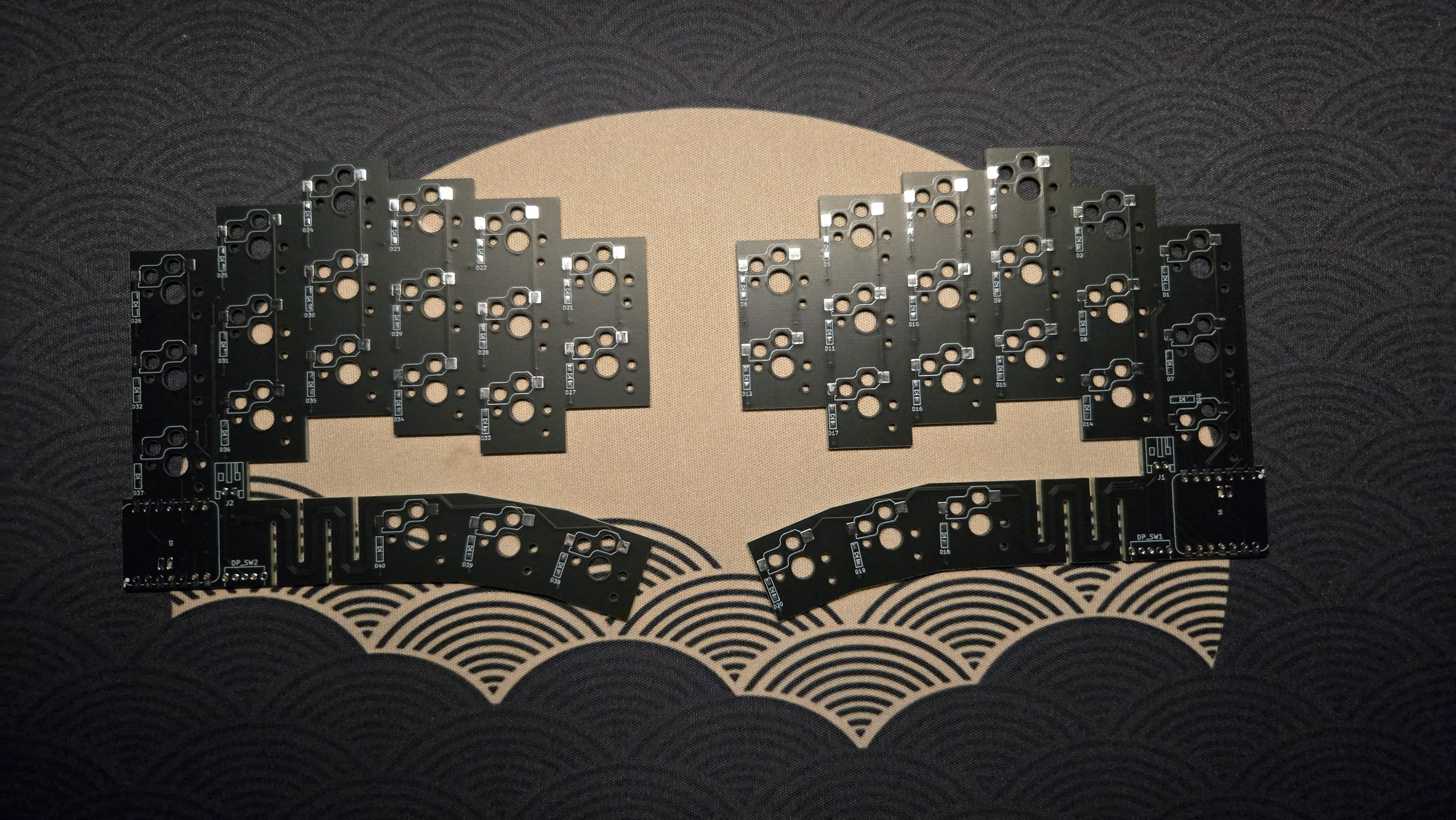

- 親指の部分が曲がるように切り込み

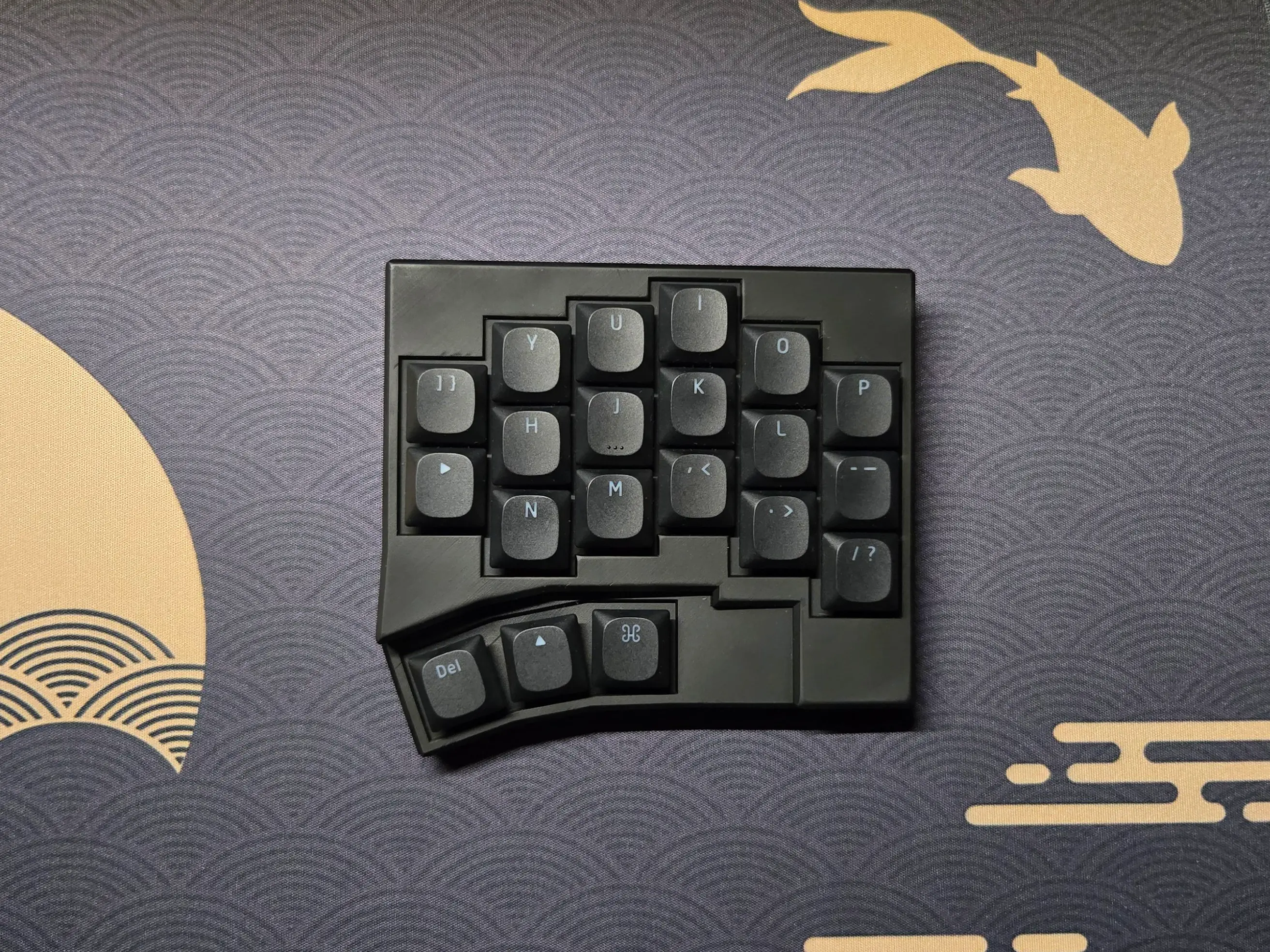

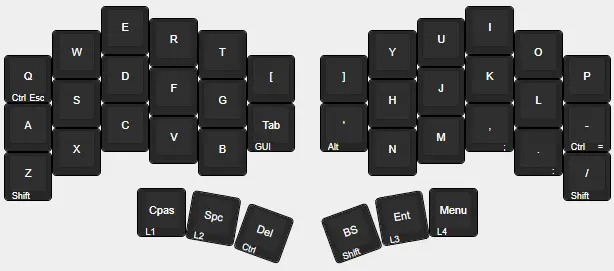

レイアウト
- 3×5のロウスタッガード、内側にユーティリティキー
- キー数が少ないのでモッドタップやタップダンスを駆使して戦う
- 親指シフト、親指コントロール
機能
- Bluetoothによる無線接続
- ZMK Firmware
- Seeed XIAO BLE nRF52840
- 接続対象機器は最大5つ
- Lipoバッテリー接続・充電
- スライドスイッチでバッテリー電源オン・オフ
- ZMK Studioによるキーマップ変更が可能（レイヤーは5つ）
ファームウェア
- ZMK Firmwareで作成
- ソースはGithubで公開

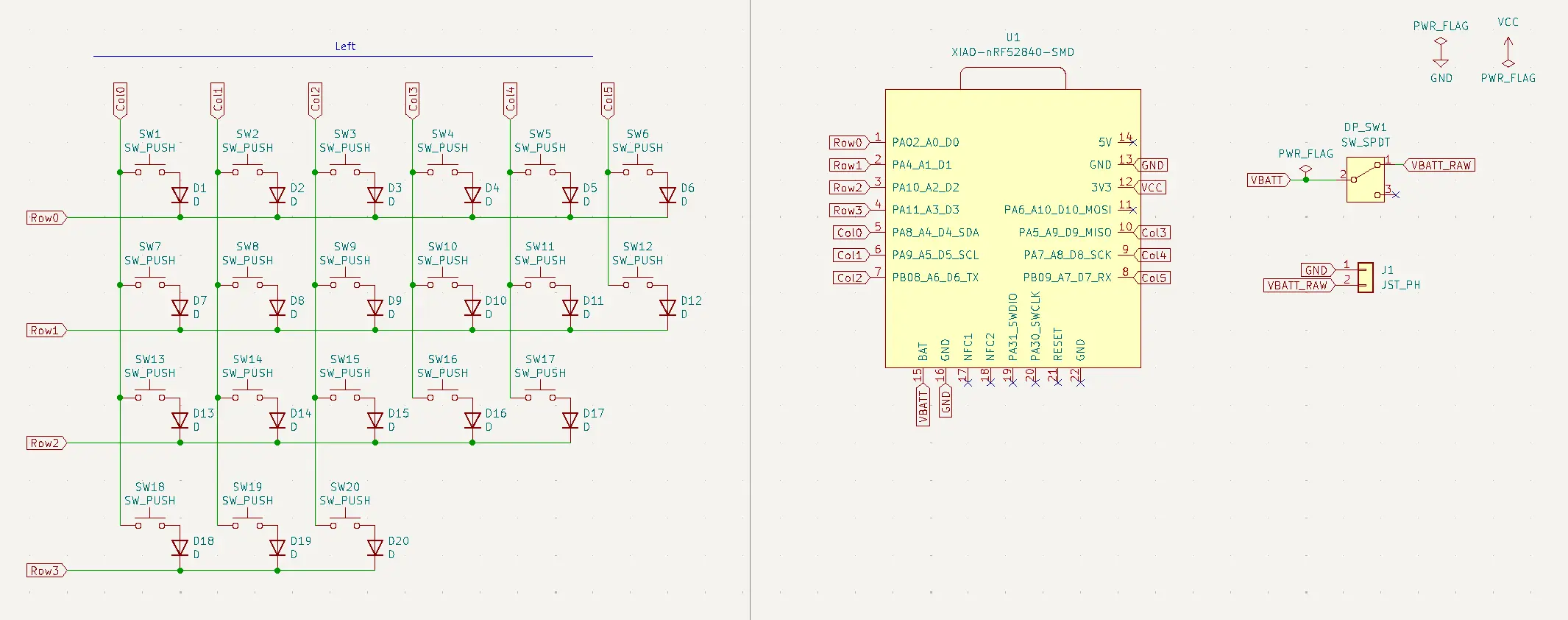

回路図
- シンプルな設計

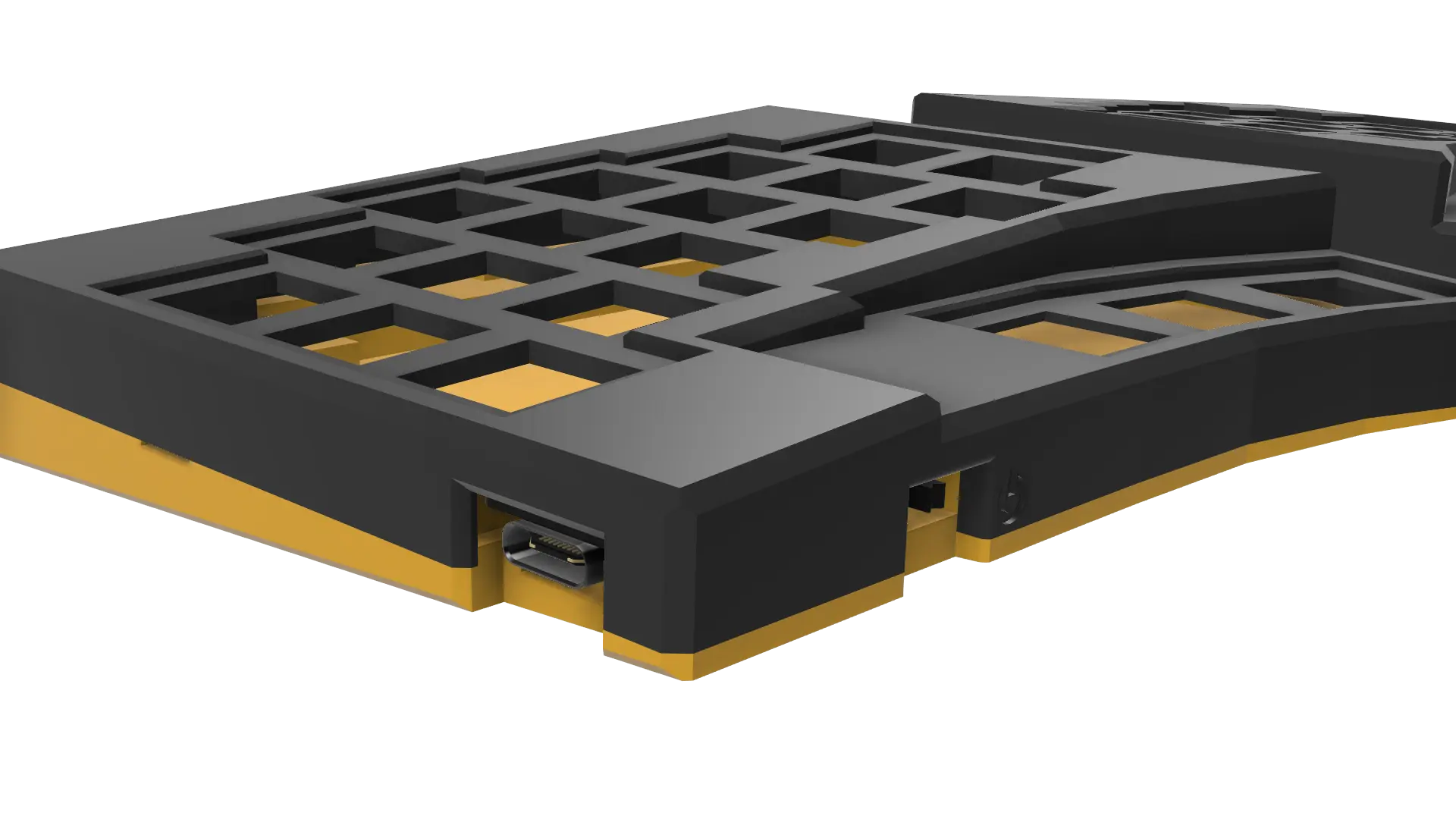

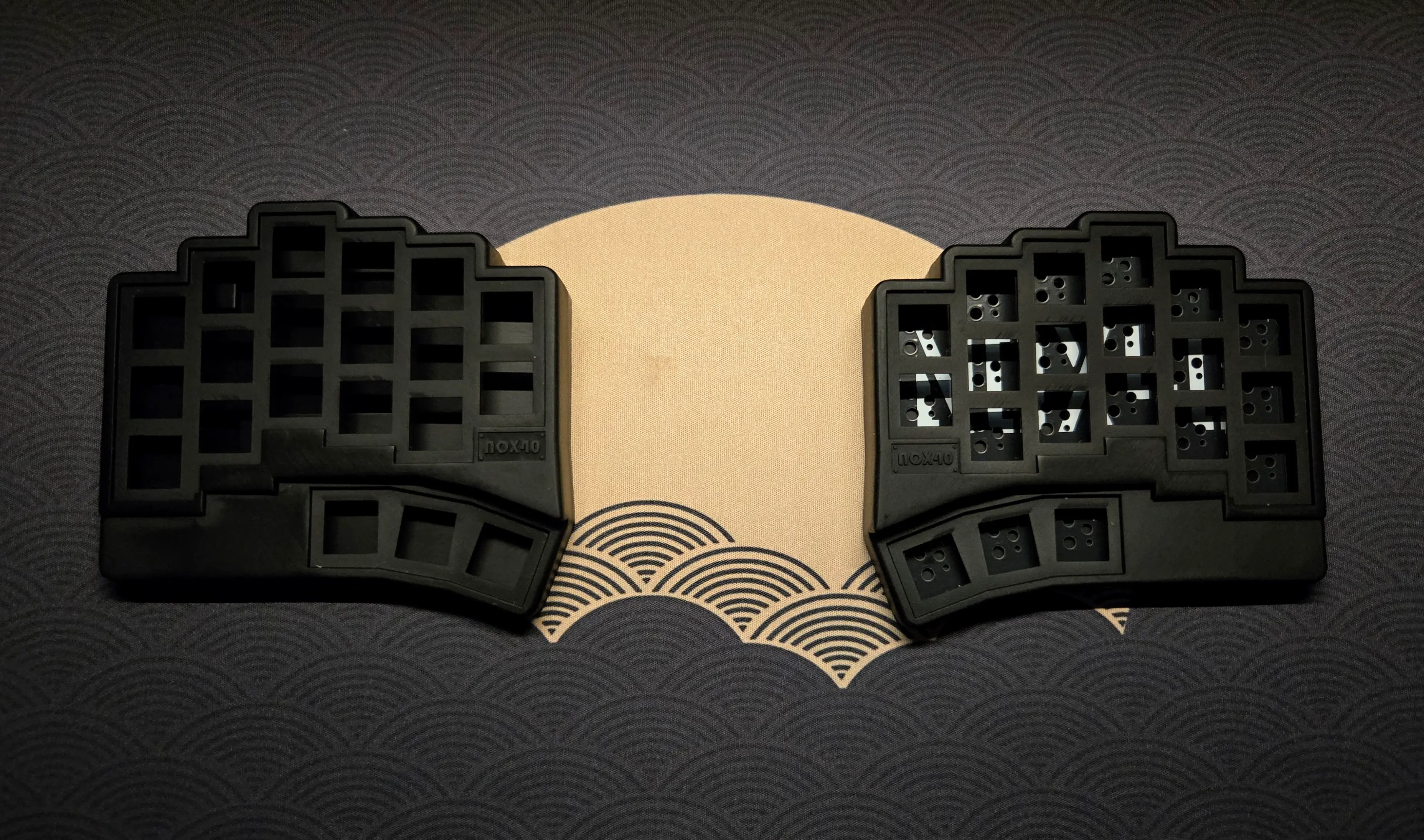

ケース
- スイッチプレートとトップケースは一体

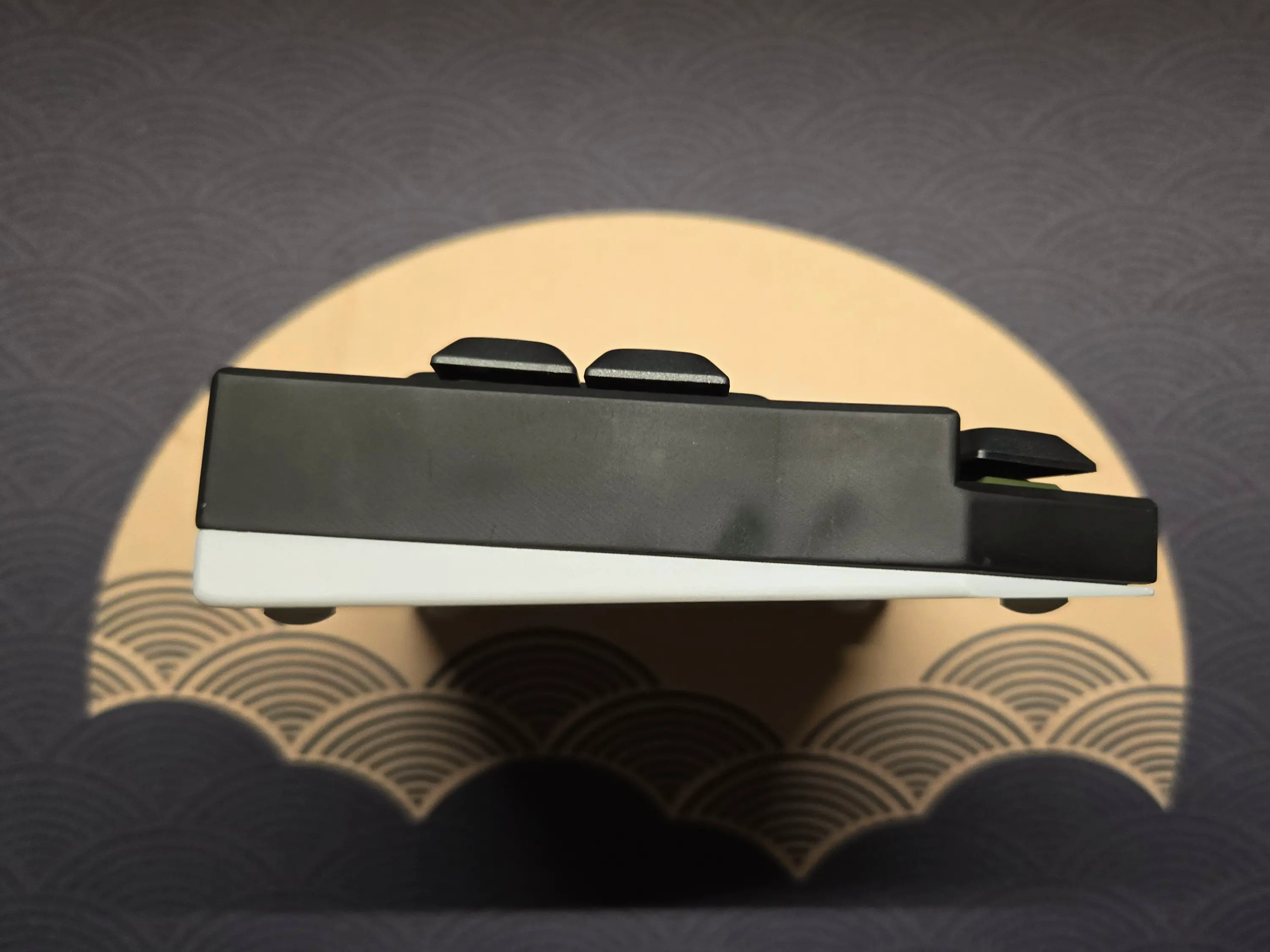

- テンティング角：4度、チルト角：4度
- この形状のケース設計は割と大変
参考文献
https://blog.object1037.dev/posts/20240614
https://zenn.dev/kumamuk/articles/80f756a772d9c2
蛇足
- nox40に至るまでにもいくつかのキーボードを設計したのでこちらで供養

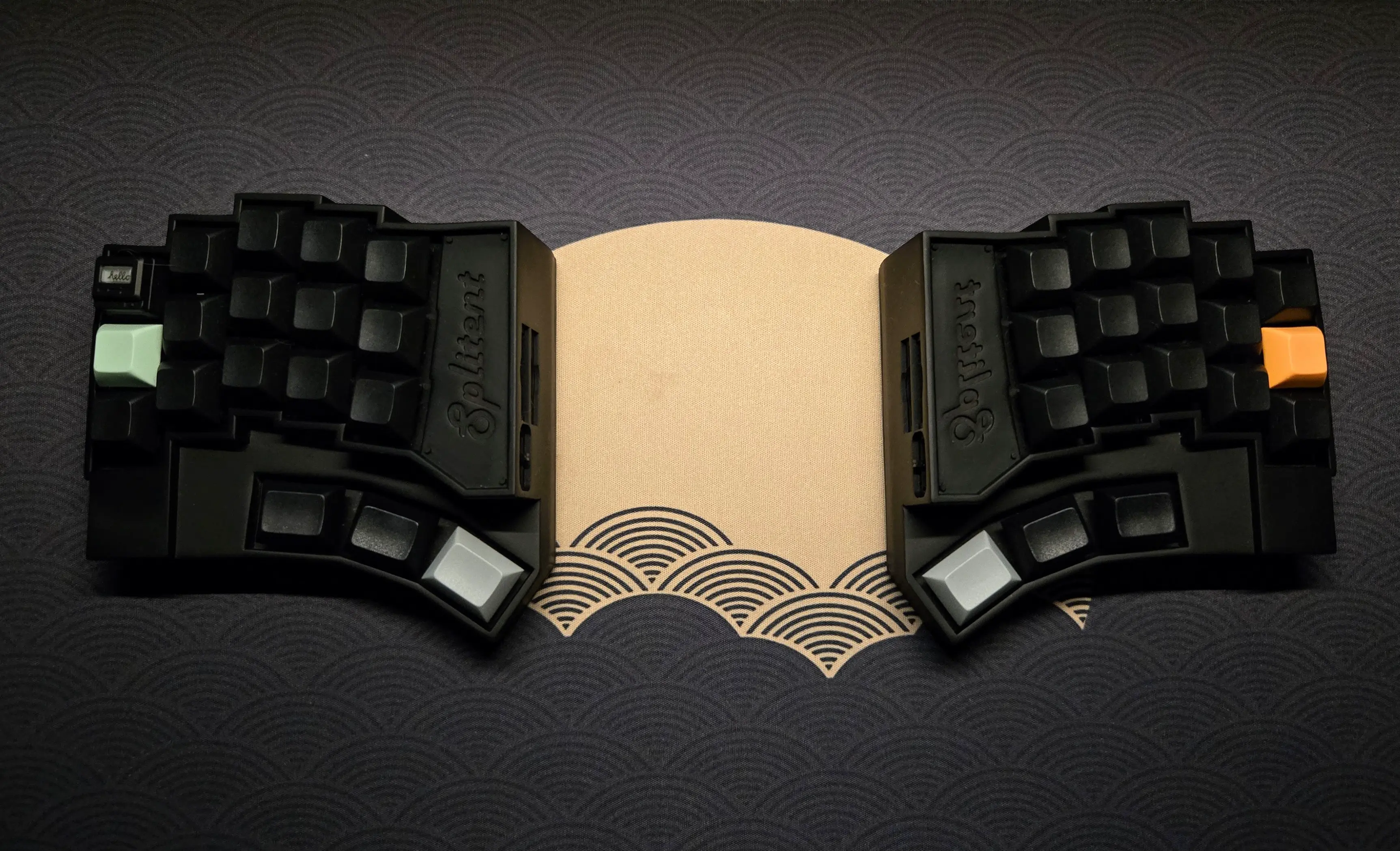

- Splitent
- ZMKの無線化に初挑戦
- デザインや機能性はnox40とほぼ同じ
- 電池で動くけどLipoバッテリーが動かず
- Ambitentからテンティング角度を上げた

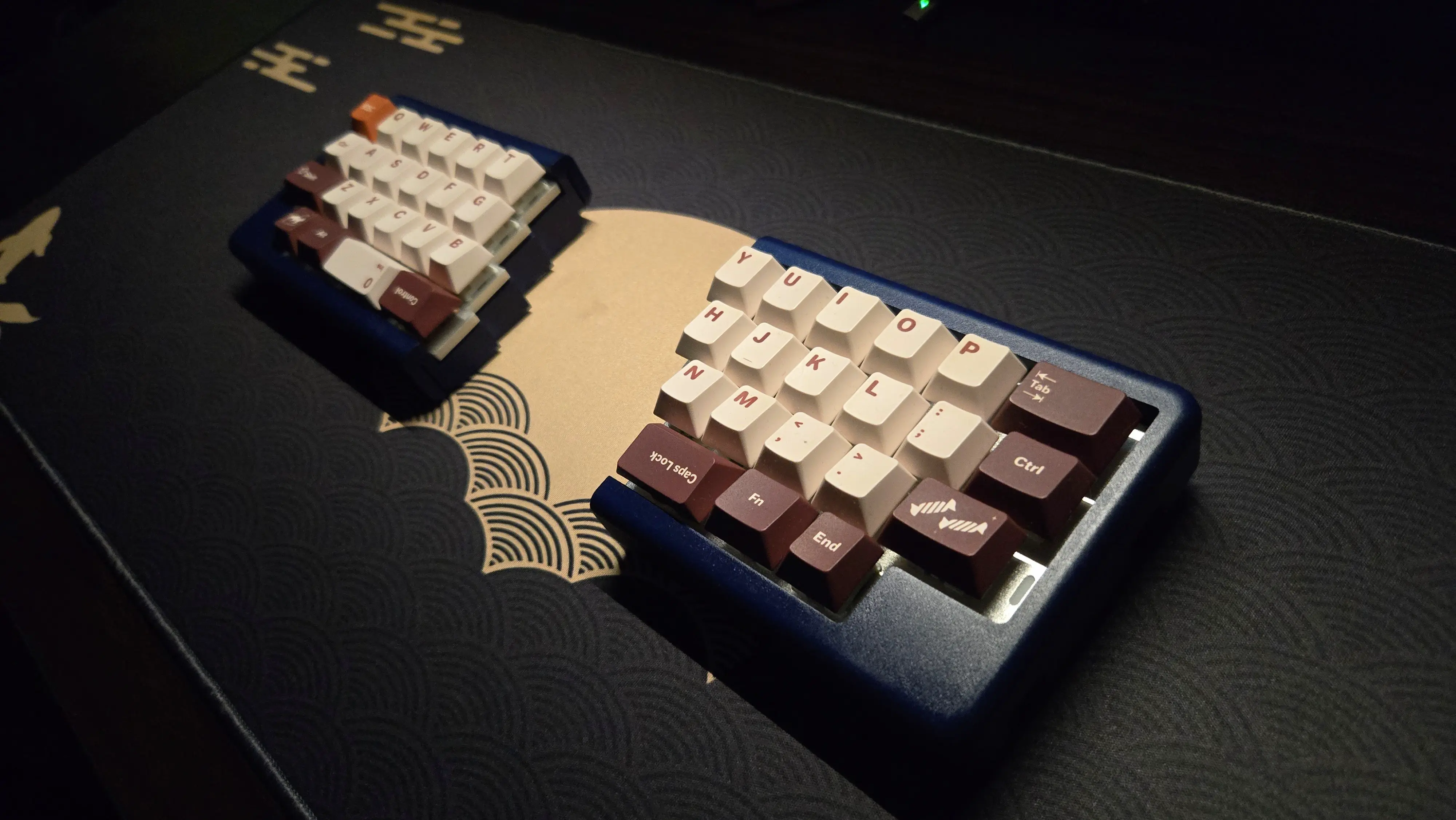

- Maglit40 BLE
- Maglit40の無線化バージョンアップ
- 分離したときの見える部分まできれいに見えるよう拘った
- 9割満足のいく形になったけど何か物足りなさを感じて放置中
- でもやっぱり好き。もう一度設計やり直ししていずれ頒布したい

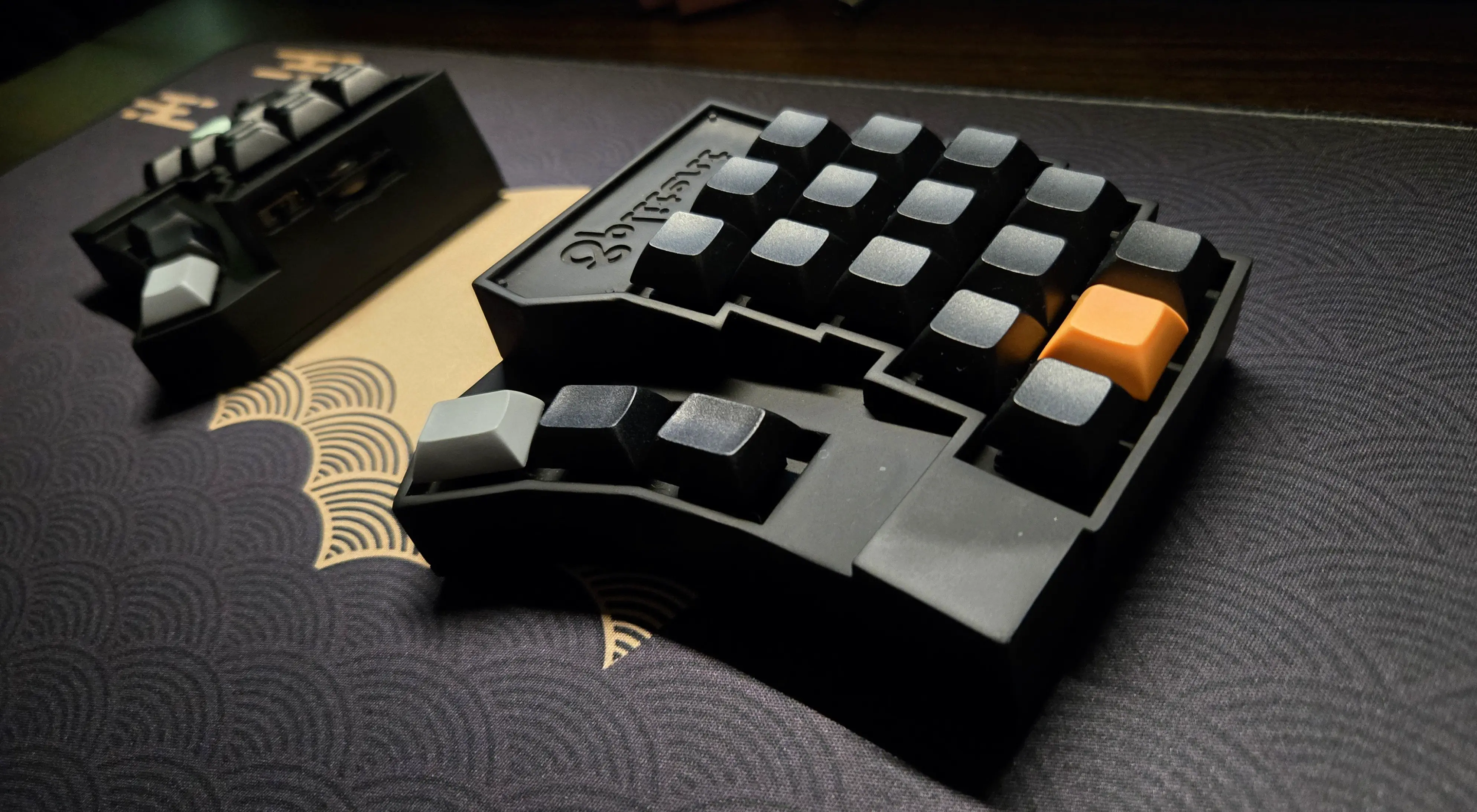

- nox40試作機
- Splitentと同じような外形
頒布について
- 計画中
- ケースについて少し改良中。終わったら頒布を頑張る
