缘起

我做了关于PID的漫画后，有读者回复说可以继续再讲讲“自抗扰控制”。这是我之前完全没听说过的知识，于是就想测试一下学习。我的目的也不高，就是大致了解这是怎么回事，建立直观的印象，理解其大致的原理，反正日后需要具体实现用的时候可以让AI帮我写程序。

整个流程大致是：

1. 画个漫画 → 2.让AI写示例代码 → 3. 让AI详细讲解代码 → 4. 画出数据流程图 → 5. 追问细节 → 6. 让AI出个习题

画个漫画

代码

我仍然不太明白这个漫画中的讲解。请为我写一个wolfram示例，比如我们有一个点光源，有两枚控制光路的反射镜，将点光源发出的光汇聚到目标点上，有一个观测结构，可以测量出在目标点上两个反射镜反射的光点位置。用LADRC应该如何调整呢？有必要的话，我们还可以加入一个干扰源，比如光线传播路径上还有一个其他的按时间变化的东西，例如厚度按sin(t)变化的结构或者其他合适的干扰源。

这是一个非常棒的要求。为了让你真正理解LADRC（线性自抗扰控制）是如何工作的，我们将编写一个完全自包含的Wolfram Language程序。

这个程序将模拟你描述的场景：

1. 物理系统：双轴控制系统（模拟两个反射镜或一个Tip-Tilt变形镜），控制光斑在X-Y平面上的位置。
2. 干扰源：一个随时间变化的“正弦波干扰”（模拟大气湍流或光路上的周期性振动）+ 随机噪声。
3. 控制器：LADRC控制器，它将尝试抵消干扰，将光斑锁定在原点 $(0,0)$。

核心逻辑说明 (对应漫画概念)

• 总扰动 (Total Disturbance, $f$): 包含了我们人为加入的正弦波干扰，以及系统本身的惯性。
• ESO (扩张状态观测器): 代码中的核心函数。它不看具体的干扰源是什么，只看“预测位置”和“实际位置”的差值，反推由于干扰导致了多少偏差 ($z_3$)。
• 控制律: $u = \frac{u_0 - z_3}{b_0}$。把估算出的 $z_3$ 减掉，从而在数学上把系统变成一个简单的积分器。

Wolfram Language 代码

ClearAll["Global`*"];

(* ========================================================== *)
(* 1. 核心算法定义 (优化版) *)
(* ========================================================== *)

(* 干扰源：为了在短时间内看清效果，我们让频率稍微快一点 *)
disturbance[t_] := 20.0 * Sin[2.0 * Pi * 2.0 * t] + (* 2Hz 主震动 *)
                   RandomReal[{-5, 5}];             (* 噪声 *)

(* LADRC初始化 *)
createLADRC[wc_, wo_, b0_, dt_] := <|
   "z1" -> 0., "z2" -> 0., "z3" -> 0.,
   "b0" -> b0, "dt" -> dt,
   "beta1" -> 3 * wo, "beta2" -> 3 * wo^2, "beta3" -> wo^3,
   "kp" -> wc^2, "kd" -> 2 * wc
|>;

(* LADRC 单步更新函数 - 保持原逻辑不变 *)
stepLADRC[ctrl_, yMeasured_, setpoint_] :=
  Module[{z1, z2, z3, e, u0, u, dt, b0, beta1, beta2, beta3, kp, kd,
    newZ1, newZ2, newZ3},
   {z1, z2, z3, dt, b0} = Lookup[ctrl, {"z1", "z2", "z3", "dt", "b0"}];
   {beta1, beta2, beta3, kp, kd} = Lookup[ctrl, {"beta1", "beta2", "beta3", "kp", "kd"}];

   e = z1 - yMeasured;
   u0 = kp * (setpoint - z1) - kd * z2;
   u = (u0 - z3)/b0; (* 核心：减去估算的扰动 z3 *)

   (* ESO 更新 *)
   newZ1 = z1 + dt * (z2 - beta1 * e);
   newZ2 = z2 + dt * (z3 - beta2 * e + b0 * u);
   newZ3 = z3 + dt * (-beta3 * e);

   {<|ctrl, "z1" -> newZ1, "z2" -> newZ2, "z3" -> newZ3|>, u}
];

(* ========================================================== *)
(* 2. 高速仿真循环 (使用 Reap/Sow) *)
(* ========================================================== *)

(* 参数设置 *)
T = 3.0;        (* 缩短为3秒，足以看清稳定过程 *)
dt = 0.01;      (* 步长 10ms，云端运行更轻松 *)
steps = Round[T/dt];
b_true = 10.0;  (* 物理系统增益 *)
wc = 15.0;      (* 控制器带宽 *)
wo = 80.0;      (* 观测器带宽 *)

(* 运行仿真并收集数据 *)
(* Reap 负责收集 Sow 种下的数据，这是云端运行的关键优化 *)
simulationResult = Reap[
   (* 初始化变量 *)
   ctrlX = createLADRC[wc, wo, b_true, dt];
   state = <|"x" -> 0., "vx" -> 0., "x_ol" -> 0., "vx_ol" -> 0.|>;

   Do[
    t = i * dt;
    dist = disturbance[t];

    (* --- 1. LADRC 控制 --- *)
    {ctrlX, u} = stepLADRC[ctrlX, state["x"], 0.0];

    (* --- 2. 物理演化 --- *)
    (* 闭环 (有控制) *)
    acc = b_true * u + dist;
    state["x"] += state["vx"] * dt;
    state["vx"] += acc * dt;

    (* 开环 (无控制，只有干扰) *)
    acc_ol = dist;
    state["x_ol"] += state["vx_ol"] * dt;
    state["vx_ol"] += acc_ol * dt;

    (* --- 3. 收集数据 (高速) --- *)
    (* 格式: {t, 闭环X, 开环X, 估算扰动z3, 真实扰动f} *)
    Sow[{t, state["x"], state["x_ol"], ctrlX["z3"], dist}];

    , {i, 1, steps} (* 循环结束 *)
   ];
][[2, 1]]; (* 提取 Reap 的结果列表 *)

(* 转换数据列以便绘图 *)
dataT  = simulationResult[[All, 1]];
dataX  = simulationResult[[All, 2]]; (* LADRC *)
dataOL = simulationResult[[All, 3]]; (* Open Loop *)
dataZ3 = simulationResult[[All, 4]]; (* Estimated Disturbance *)
dataF  = simulationResult[[All, 5]]; (* Real Disturbance *)

(* ========================================================== *)
(* 3. 结果可视化 *)
(* ========================================================== *)

(* 图1: 控制效果对比 *)
p1 = ListLinePlot[{
    Transpose[{dataT, dataOL}],
    Transpose[{dataT, dataX}]
   },
   PlotStyle -> {
     {Red, Opacity[0.5], Thickness[0.005]}, (* 开环：红色乱晃 *)
     {Cyan, Thickness[0.003]}               (* LADRC：青色稳定 *)
   },
   PlotLegends -> {"Open Loop (Uncontrolled)", "LADRC Stabilized"},
   Frame -> True, FrameLabel -> {"Time (s)", "Position Error"},
   PlotLabel -> Style["Effect: Canceling the 'Storm'", Bold, 14],
   GridLines -> Automatic, Background -> Black,
   BaseStyle -> {FontFamily -> "Arial", FontColor -> White},
   ImageSize -> Medium
];

(* 图2: 观测器能力 (ESO) *)
p2 = ListLinePlot[{
    Transpose[{dataT, dataF}],
    Transpose[{dataT, dataZ3}]
   },
   PlotStyle -> {
     {Red, Opacity[0.4], Thickness[0.008]}, (* 真实扰动 *)
     {Green, Dashed, Thickness[0.002]}      (* ESO估算 *)
   },
   PlotLegends -> {"Real Disturbance f(t)", "ESO Estimate z3"},
   Frame -> True, FrameLabel -> {"Time (s)", "Force"},
   PlotLabel -> Style["Mechanism: ESO Tracking Unknown Disturbance", Bold, 14],
   GridLines -> Automatic, Background -> Black,
   BaseStyle -> {FontFamily -> "Arial", FontColor -> White},
   ImageSize -> Medium
];

(* 输出 *)
Column[{p1, p2}, Spacings -> 1]

代码讲解 (硬核补习班风格)

1. 模拟的场景

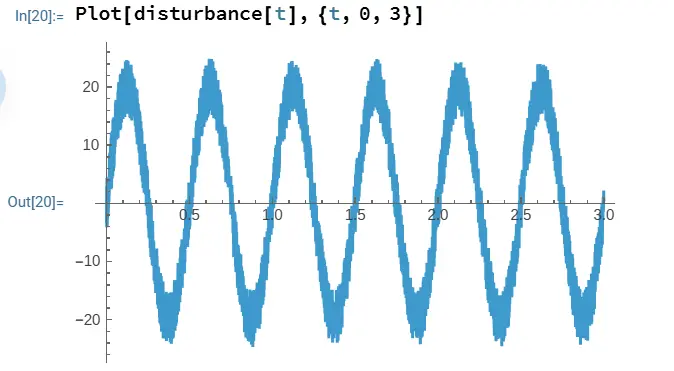

我们建立了一个 disturbance[t] 函数。想象这个函数就是漫画里“雷锤”抱怨的引擎共振和外面的暴风雨。它由不同频率的正弦波组成，让光路发生偏移。

2. ESO 的魔法 (stepLADRC 中的逻辑)

请注意代码中的 z3。

• 我们并没有告诉ESO干扰是正弦波。
• ESO只是不断比较 z1 (估算位置) 和 yMeasured (传感器读数)。
• 如果发现 yMeasured 跑得比预期快，ESO 就会认为：“肯定有个外力在推它！”
• 它把这个“推测出的外力”存入 z3。

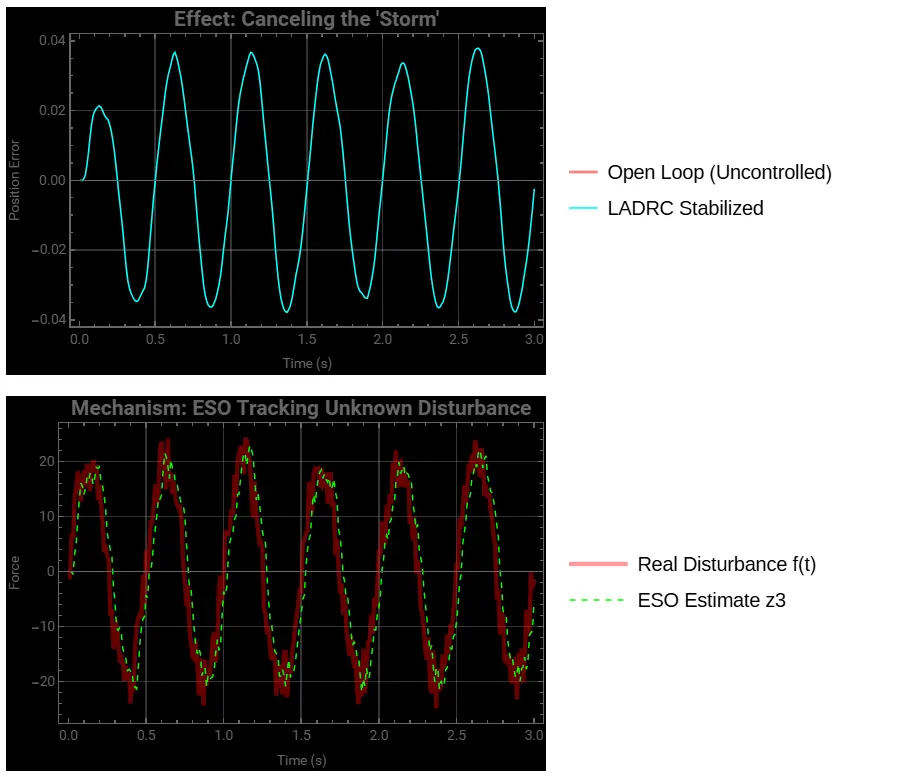

• 看图表2 (右上角)：你会惊讶地发现，绿色的虚线（ESO估算值）几乎完美地覆盖了红色的实线（真实干扰）。这就是漫画里 \mu 说的“看见了总扰动”。

3. 控制器的反击

在 u = (u0 - z3)/b0 这一行。

• 一旦 ESO 算出了 z3（比如干扰是 +20），控制器就在输出电压里减去对应的量。
• 结果 (图表1 左上角)：红色的线是“关掉LADRC”时的光斑，它像疯了一样乱跑（被干扰推着走）。蓝色的线是“开启LADRC”后的光斑，它被紧紧锁死在原点附近。

4. 为什么这适合自适应光学？

• 在自适应光学中，大气湍流是随机且高频的。传统的 PID 需要积分器 I 来消除误差，但积分器有滞后（必须先积累误差）。
• LADRC 通过 ESO 直接观测干扰的变化趋势，在误差积累变大之前就进行了抵消。这就是为什么蓝线能保持如此平稳的原因。

如何运行

将此代码复制并在 Wolfram Cloud 或本地 Mathematica 中运行。你会看到全黑背景的工业风图表，直观展示 LADRC 如何将狂暴的干扰驯服为静止的点。

代码讲解

现在请一点一点为我讲解这个程序代码，我对wolfram语言也不熟悉。请耐心些

没问题。Wolfram Language (Mathematica) 的语法非常独特，它更像是在写数学公式，而不是像 C++ 或 Python 那样写指令。

为了让你完全理解，我们将这段代码像“拆解一台精密仪器”一样，分成五个模块来讲解。我会尽量用自然语言配合编程概念来解释。

模块一：起手式与“制造敌人”

ClearAll["Global`*"];

• 解释：这是Wolfram程序的标准开头。
• 作用：清除内存中以前定义的所有变量。就像把黑板擦得干干净净，防止以前写的 x = 5 干扰现在的计算。

(* 干扰源 *)
disturbance[t_] := 20.0 * Sin[2.0 * Pi * 2.0 * t] + RandomReal[{-5, 5}];

• 语法：f[x_] := ... 是定义函数的标准方式。t_ 后面的下划线表示 t 是一个占位符（参数）。:= (SetDelayed) 意味着“每次调用时才计算”，而不是现在就定死。
• 物理含义：这是我们在漫画里提到的“总扰动”中的一部分（外部干扰）。
  • 20.0 * Sin[...]：一个振幅为20、频率为2Hz的有规律震动（模拟引擎共振）。
  • RandomReal[{-5, 5}]：一个随机的噪声（模拟风或大气湍流）。
• 形象理解：这就是那个不断推搡反射镜的“坏蛋”。

模块二：初始化控制器 (打造容器)

createLADRC[wc_, wo_, b0_, dt_] := <|
   "z1" -> 0., "z2" -> 0., "z3" -> 0.,
   "b0" -> b0, "dt" -> dt,
   "beta1" -> 3 * wo, "beta2" -> 3 * wo^2, "beta3" -> wo^3,
   "kp" -> wc^2, "kd" -> 2 * wc
|>;

• 语法：<| Key -> Value, ... |>。这在 Wolfram 语言中叫 Association (关联)。它非常像 Python 的 Dictionary (字典) 或 JSON 对象。
• 作用：我们将控制器需要的所有东西打包成一个“包裹”。
  • z1, z2, z3：这是控制器的记忆（状态）。z1是估算位置，z2是估算速度，z3是最重要的估算扰动。初始都设为0。
  • beta1, beta2...：这是根据高志强教授的“带宽参数化法”自动计算出的参数。你只需要给它 wo (观测带宽)，它自己算出内部需要的系数。
• 形象理解：这就像是叶子（Leaf）在编写代码时，定义了一个名为“LADRC控制器”的结构体（Struct）。

模块三：控制器的思考过程 (核心算法)

这是最复杂的部分，我们逐行看：

stepLADRC[ctrl_, yMeasured_, setpoint_] :=
  Module[{z1, z2, z3, e, u0, u, ...}, (* 1. 局部变量声明 *)

   (* 2. 提取记忆 *)
   {z1, z2, z3, dt, b0} = Lookup[ctrl, {"z1", "z2", "z3", "dt", "b0"}];
   {beta1, beta2, beta3, kp, kd} = Lookup[ctrl, {...}];

   (* 3. 观测误差 *)
   e = z1 - yMeasured;

   (* 4. 计算理想控制量 u0 (PD控制) *)
   u0 = kp * (setpoint - z1) - kd * z2;

   (* 5. 核心一击：抗扰 *)
   u = (u0 - z3)/b0;

   (* 6. 更新记忆 (ESO) *)
   newZ1 = z1 + dt * (z2 - beta1 * e);
   newZ2 = z2 + dt * (z3 - beta2 * e + b0 * u);
   newZ3 = z3 + dt * (-beta3 * e);

   (* 7. 返回结果 *)
   {<|ctrl, "z1" -> newZ1, "z2" -> newZ2, "z3" -> newZ3|>, u}
];

1. Module[{...}, ...]：这就好比在函数内部划定了一个“私有工作区”，这里的变量（如 u）用完就扔，不会污染外面的环境。
2. Lookup：从刚才那个“包裹”里把数据取出来。
3. e = z1 - yMeasured：ESO（观测器）看了一眼自己的预测 (z1) 和现实 (yMeasured) 差了多少。
4. u = (u0 - z3)/b0：全篇代码的灵魂。
   • u0 是我们想要怎么走。
   • z3 是 ESO 发现的“捣乱的力”。
   • 我们直接在指令里减去 z3。如果风往右吹 (+20)，我们就往左使劲 (-20)。这在数学上就把干扰抵消了。
5. newZ...：这是根据欧拉法（Euler Integration）预测下一时刻的状态，为下一次循环做准备。
6. 返回值：函数最后输出两样东西：{更新后的控制器包裹, 这一刻该输出的电压 u}。

模块四：仿真循环 (时间流逝)

这里有一个为了在云端运行而优化的特殊技巧：Reap 和 Sow。

simulationResult = Reap[
   (* ... 初始化代码 ... *)

   Do[
    t = i * dt;
    dist = disturbance[t];

    (* ... 物理计算 ... *)

    (* 收集数据 *)
    Sow[{t, state["x"], state["x_ol"], ctrlX["z3"], dist}];

    , {i, 1, steps} (* Do 循环结束 *)
   ];
][[2, 1]];

• Do[..., {i, 1, steps}]：这是标准的循环，i 从 1 走到 steps。
• Sow[...] (播种)：在 Mathematica 中，如果你用 AppendTo 向一个列表里添加数据，随着列表变长，速度会越来越慢（因为要复制内存）。Sow 就像是农夫播种，它只管把数据“扔”出去，速度极快。
• Reap[...] (收割)：它包裹着整个循环。等循环跑完了，它负责把刚才所有 Sow 扔出去的数据一次性收集起来，打包成一个列表。
  • 这对于资源受限的云端环境至关重要，能让代码快几十倍。

在循环内部的物理逻辑很简单：

• acc = b_true * u + dist：牛顿第二定律 ($F=ma$)。加速度 = 我们的控制力 + 外部干扰力。
• state["x"] += state["vx"] * dt：位置 = 旧位置 + 速度 $\times$ 时间。

模块五：可视化 (画图)

p1 = ListLinePlot[{
    Transpose[{dataT, dataOL}],
    Transpose[{dataT, dataX}]
   }, ...];

• Transpose：我们的数据本来是按行存的 {t, x, ...}，Transpose 把它转置，变成 {t1, t2...}, {x1, x2...}，方便画图。
• ListLinePlot：这是 Wolfram 最强大的绘图函数之一。
  • 它能直接画出一系列点组成的线。
  • 后面的 PlotStyle, Frame 等都是装修参数，为了让图表看起来像漫画里那种“高科技工业风”（黑色背景、亮色线条）。

总结：整个程序的流程

1. 准备：清理内存，定义干扰函数。
2. 设置：创建一个空的控制器（包裹），设定好带宽参数。
3. 循环（比如模拟 3 秒钟，每步 0.01 秒）：
   • 环境：计算当前时刻的风有多大。
   • 感知与思考：LADRC 控制器看一眼当前位置，估算干扰 (z3)，计算反击指令 (u)。
   • 行动：将 u 施加给物理系统，算出下一刻的位置。
   • 记录：用 Sow 把这一刻的数据扔进篮子。
4. 收割：Reap 收集所有数据。
5. 展示：把数据画成图表。

数据流动图

这是一个非常敏锐的问题。理解数据流向是读懂程序的关键。

你需要明白三个角色的关系：

1. 主循环 (Do)：这是“时间”的管理者，也是数据的搬运工。
2. stepLADRC 函数：这是一个“加工厂”。它不保存数据，它只负责接收旧数据，算出新数据，然后扔回去。
3. simulationResult (Reap/Sow)：这是旁边的“记账员”，负责把过程记录下来。

下面我为你画两张图。第一张是宏观的数据循环图，第二张是函数内部的加工流程图。

第一张图：宏观循环 (The Loop)

这张图展示了在 Do 循环的**每一次迭代（i）**中，数据是如何在 ctrlX、物理系统和记账员之间流动的。

graph TD
    subgraph Loop [Do Loop 每一次时间步 t]

    %% 准备数据
    StateNode[当前状态 state] -->|提供 x| InputMeasure(传感器测量值 state_x)
    CtrlNode[旧控制器对象 ctrlX] -->|提供记忆 z1 z2 z3| InputCtrl(控制器记忆包)
    TargetNode[目标值 0.0] -->|提供 0.0| InputTarget(设定目标)

    %% 调用函数
    InputCtrl & InputMeasure & InputTarget --> Process{{"调用函数: stepLADRC"}}

    %% 函数输出
    Process -->|输出 1| NewCtrl(更新后的 ctrlX)
    Process -->|输出 2| OutputU(控制电压 u)

    %% 物理演化
    OutputU --> Physics[物理计算 F=ma]
    Disturbance[干扰 disturbance] --> Physics
    Physics -->|更新| NewState[下一刻状态 state]

    %% 这里的循环 (虚线表示变量被更新覆盖)
    NewCtrl -.->|覆盖旧变量| CtrlNode
    NewState -.->|覆盖旧变量| StateNode

    %% 记账 (Sow)
    OutputU -.-> Record
    NewCtrl -.-> Record
    StateNode -.-> Record
    Disturbance -.-> Record
    Record(Sow: 播种数据) -->|扔进篮子| Basket[("Reap buffer (临时篮子)")]
    end

    %% 循环结束
    Basket -->|最终提取| FinalResult[simulationResult]

关键点解析：

• • 传入 (Input)：stepLADRC 需要三个原材料：
  1. 你是谁 (ctrlX)：包含上一时刻算出的扰动 z3 等记忆。
  2. 你在哪 (state["x"])：当前的物理位置。
  3. 去哪里 (0.0)：目标位置。
• 传出 (Output)：函数吐出两个产品：
  1. 新的自己 (newCtrl)：更新了记忆（z1, z2, z3 变了）。代码里用 {ctrlX, u} = ... 把旧的 ctrlX 覆盖掉了。
  2. 动作指令 (u)：这用来驱动物理引擎。

第二张图：微观加工 (Inside stepLADRC)

这张图展示了数据进入函数内部后，具体发生了什么化学反应。这是 LADRC 的核心逻辑。

flowchart LR
    %% 输入端
    subgraph INPUTS [输入参数]
        direction TB
        I1[ctrl_: 旧记忆 z1, z2, z3]
        I2[yMeasured_: 真实位置]
        I3[setpoint_: 目标 0]
    end

    %% 内部逻辑
    subgraph PROCESS [stepLADRC 内部处理]
        direction TB

        %% 第一步：看误差
        I1 & I2 --> NODE1(观测误差 e = z1 - yMeasured)

        %% 第二步：算期望控制
        I3 & I1 --> NODE2(PD计算 u0 = kp*误差 - kd*速度)

        %% 第三步：核心抗扰
        NODE2 --> NODE3(计算控制量 u)
        I1 --"取旧的 z3"--> NODE3
        NODE3 --"u = (u0 - z3) / b0"--> RESULT_U[控制量 u]

        %% 第四步：更新记忆 (ESO)
        NODE1 & RESULT_U & I1 --> NODE4(ESO 更新公式)
        NODE4 --"预测下一刻"--> RESULT_CTRL[新记忆 z1, z2, z3]
    end

    %% 输出端
    INPUTS --> PROCESS
    RESULT_U --> OUT1((输出 u))
    RESULT_CTRL --> OUT2((输出 ctrl))

对应代码的一步步解析：

我们在主循环里写了这行代码：

{ctrlX, u} = stepLADRC[ctrlX, state["x"], 0.0];

具体的“参数传递”映射关系如下：

函数处理完后的“返回”映射关系：

关于 simulationResult

simulationResult 其实是局外人。

1. 它不参与计算。
2. 在 stepLADRC 算出 u 和 ctrlX 之后，主循环里有一行 Sow[...]。
3. Sow 就像拍快照。它拍下了这一瞬间的时间 t、位置 x、以及刚刚被 stepLADRC 算出来的 ctrlX["z3"]。
4. 等几百次循环全部跑完，Reap 把这些快照装订成册，交给了 simulationResult。

所以，simulationResult 是事后的实验报告，而 stepLADRC 是实时的操作员。

希望这个逐行拆解能让你看懂这段“魔法咒语”背后的逻辑！Wolfram 语言虽然符号多，但它的核心思

想非常接近数学原本的描述。

追问1：LADRC参数含义

更细节的问题：
createLADRC[wc_, wo_, b0_, dt_] := <|
"z1" -> 0., "z2" -> 0., "z3" -> 0.,
"b0" -> b0, "dt" -> dt,
"beta1" -> 3 * wo, "beta2" -> 3 * wo^2, "beta3" -> wo^3,
"kp" -> wc^2, "kd" -> 2 * wc
|>;

之中，

1. z1是位置，z2是速度，如果是其他问题，是否就是z1是系统的输出，z2是输出的一阶导数？
2. b0是什么？如何确定？
3. 我看几个参数beta1,beta2,beta3是由wo确定的，系数3,3,1，指数1,2,3这是规定的吗？还是根据问题不同会有不同？
4. kp, kd是由wc给出的，系数和指数也是规定好的吗？wo是观测带宽，wc是什么？
5. 什么是观测带宽？

这五个问题非常硬核，直击 LADRC（线性自抗扰控制）的灵魂。这正是韩京清教授提出ADRC，以及后来高志强教授提出“带宽参数化”（Bandwidth Parameterization）试图解决的核心痛点：让控制理论从“玄学调参”变成“工程科学”。

我们逐一解答，继续用我们之前的机甲/光学系统作为比喻。

1. $z_1, z_2$ 到底是什么？

结论：是的。对于二阶系统（最常见的物理系统），$z_1$ 是输出，$z_2$ 是输出的一阶导数。

• $z_1$ (位置)：它对应系统的直接输出 $y$。在我们的例子里，就是光斑的位置。
• $z_2$ (速度)：它对应输出的变化率 $\dot{y}$。在我们的例子里，就是光斑移动的速度。
• $z_3$ (总扰动)：这是多出来的那个“扩张状态”。在物理上，原本系统只有位置和速度两个状态，但我们人为加了一个 $z_3$ 来代表“所有让系统偏离预期的未知力量”（摩擦力、风、模型误差等）。

推广一下：

LADRC 的阶数取决于对象的物理本质。

• 温度控制（一阶系统）：加热器功率直接改变温度变化率。此时，$z_1$ 是温度，$z_2$ 就是总扰动。
• 电机/运动控制（二阶系统）：力改变加速度（速度的导数）。此时，$z_1$是位置，$z_2$是速度，$z_3$是总扰动。这是最常用的配置。

2. $b_0$ 是什么？如何确定？

结论：$b_0$ 是控制增益（Control Gain），代表“输入对输出的控制能力”。它不需要非常精确。

物理含义：

公式是 $\ddot{y} = f + b_0 \cdot u$。

• $u$ 是你施加的电压（比如 1V）。
• $b_0$ 是这一电压能产生多大的加速度。
• 如果是牛顿第二定律 $F=ma \Rightarrow a = \frac{1}{m} F$，那么 $b_0$ 大致就是 $\frac{1}{m}$（质量的倒数）。

如何确定？

1. 理论计算：如果你知道反射镜有多重、致动器推力常数是多少，可以直接算出来。
2. 实验测试：给系统一个 1V 的阶跃电压，看它加速有多快。
3. LADRC的优势：不需要准！
   • 假设真实的 $b$ 是 10。
   • 你设 $b_0 = 10$，完美。
   • 你设 $b_0 = 8$ 或 $b_0 = 12$，系统依然非常稳定。因为 ESO 会把 $b_0$ 的误差也当成“内部扰动”($z_3$) 给估算出来并抵消掉。
   • 工程经验：通常宁可把 $b_0$ 设得比真实值大一点点，也不要太小，以防止控制量 $u$ 过大导致振荡。

3. $\beta_1, \beta_2, \beta_3$ 的系数 3, 3, 1 是规定的吗？

结论：是的，在“带宽参数化”方法中，这是根据二项式定理死规定的。

数学原理（不用怕）：

ESO（观测器）本质上是一个数学方程。为了让这个观测器稳定且好用，我们需要配置它的“极点”（Eigenvalues）。

高志强教授提出：与其去凑三个复杂的参数，不如让观测器的所有极点都落在同一个位置 $-\omega_o$。

数学上，一个三阶方程如果有三个重根 $-\omega_o$，它的特征多项式就是：

对比我们的 ESO 方程特征式：

一一对应，你就得到了：

• $\beta_1 = 3\omega_o$
• $\beta_2 = 3\omega_o^2$
• $\beta_3 = \omega_o^3$

意义：这把原本复杂的极点配置问题，简化成了一个旋钮——$\omega_o$。你只需要调这一个数，剩下的系数自动就是最优比例。

4. $k_p, k_d$ 的系数和指数也是规定的吗？$\omega_c$ 是什么？

结论：是的，同样源于二项式定理。$\omega_c$ 是控制器带宽。

控制律使用的是 PD（比例-微分）控制：$u = k_p(r-y) - k_d \dot{y}$。

我们希望闭环控制系统的行为像一个标准的二阶系统，且没有超调（Critically Damped）。

数学上，这意味着闭环传递函数的两个极点都放在 $-\omega_c$。

对比标准二阶系统方程 $s^2 + k_d s + k_p$，得到：

• $k_d = 2\omega_c$
• $k_p = \omega_c^2$

$\omega_c$ (Controller Bandwidth) 是什么？

它决定了系统听话的速度。

• $\omega_c$ 越大，系统对指令的反应越快（从 0 跑到 1 需要的时间越短）。
• 但如果 $\omega_c$ 太大，超过了硬件的极限（比如电机转不了那么快，或者采样率跟不上），系统就会震荡甚至炸机。

5. 什么是观测带宽 ($\omega_o$)？

结论：它是 ESO “这只眼睛”的刷新率和敏锐度。

• 形象比喻：

  • $\omega_c$ (控制器) 是你的手速。你希望手越快越好，能迅速把车摆正。
  • $\omega_o$ (观测器) 是你的眼速（或者大脑处理视觉信号的速度）。

• 关系：

  • 眼睛必须比手快！ 如果你手很快，但眼睛这秒钟才看到上一秒的路况，你一定会翻车。
  • 通常规定：$\omega_o \approx 3 \sim 10 \times \omega_c$。
  • 也就是说，ESO 的估算速度，必须比控制器的调节速度快一个数量级，这样控制器拿到 $z_3$ 时，它才是“新鲜”的、准确的。

• 副作用：

  • 既然 $\omega_o$ 越快越好，为什么不设成无限大？
  • 因为 $\omega_o$ 越大，对噪声（Noise）越敏感。
  • 如果 $\omega_o$ 太大，传感器里一点点随机的电磁噪声（Random Noise）都会被当成“巨大的扰动”，导致电机疯狂抖动。
  • 所以，调参就是在“反应速度”和“抗噪能力”之间找平衡。

总结表格

这就是 LADRC 的美妙之处：虽然内部数学（状态空间、极点配置）很复杂，但最终暴露给用户的，只有 $b_0$（物理属性）、$\omega_c$（想跑多快）和 $\omega_o$（观测多快）这三个直观的参数。

追问2：

(* ESO 更新 *)
newZ1 = z1 + dt * (z2 - beta1 * e);
newZ2 = z2 + dt * (z3 - beta2 * e + b0 * u);
newZ3 = z3 + dt * (-beta3 * e);

这里是如何得到newZ1, newZ2, newZ3的？为何是这样的公式？newZ1, newZ2, newZ3是什么？后续如何使用？

这三行代码是 LADRC 的心脏——扩张状态观测器 (ESO) 的离散化实现。

为了让你彻底明白，我们得把这层窗户纸捅破。这里面包含了三个层面的逻辑：

1. 物理模型（世界原本是怎么运作的？）
2. 观测器原理（我们怎么去猜这个世界？）
3. 数值计算（怎么把数学公式写成计算机代码？）

1. 物理模型：世界原本的样子

在 ESO 的眼里，它假设这个系统（光路控制）遵循以下规律：

• 位置变化率 = 速度

  $$\dot{x}_1 = x_2$$
• 速度变化率 = 加速度。而加速度由两部分组成：总扰动 ($x_3$) + 我们的控制力 ($b_0 u$)。

  $$\dot{x}_2 = x_3 + b_0 u$$
• 总扰动变化率 = 未知（假设它是某个导数 $h$，但在离散的一瞬间可以假设它基本不变）。

  $$\dot{x}_3 = h(t)$$

这就是我们试图追踪的“真理”。

2. 观测器原理：预测 + 修正

ESO 的工作原理就像是一个带 GPS 导航的司机。

• $z$ 是司机脑子里的预测路线。
• $y$ 是 GPS 告诉司机的真实位置。
• $e = z_1 - y$ 是预测误差（司机发现自己偏离了 GPS 显示的位置）。

ESO 的核心逻辑公式（连续形式）如下：

第一行：位置的观测 ($z_1$)

• $z_2$：根据当前速度，我预测下一秒位置会变。
• $-\beta_1 e$：修正项。
  • 如果 $e > 0$（说明我预测的位置 $z_1$ 比实际 $y$ 跑得远了），那么 $-\beta_1 e$ 就是负数，把我的预测往回拉。
  • 这就是负反馈。

第二行：速度的观测 ($z_2$)

• $z_3$：我认为有一个干扰力在推我。
• $b_0 u$：我知道我踩了油门 ($u$)，这会让我加速。
• $-\beta_2 e$：修正项。如果位置算错了，说明我速度也算错了，赶紧修。

第三行：扰动的观测 ($z_3$) —— 最天才的一步

• 逻辑：模型里本来没有 $z_3$ 的来源（我们不知道风从哪吹）。
• 推理：如果你发现即使修正了位置和速度，预测值 $z_1$ 依然和真实值 $y$ 有偏差（$e \neq 0$），那肯定是有一个未知的“鬼”（扰动）在作祟！
• ESO 直接把这个“位置偏差”通过积分（累加）转化为了“扰动估算值”。
• 这就是为什么 ESO 能算出未知的干扰：它把所有的“算不准”都归结为 $z_3$。

3. 数值计算：从数学到代码 (Euler Method)

计算机不能处理连续的微积分 $\dot{z}$，它只能一步一步算（时间步长 dt）。

我们使用最简单的欧拉法 (Euler Method)：

现在对照你的代码：

代码行 1

(* 物理意义：下刻位置 = 当前位置 + dt * (速度 - 修正) *)
newZ1 = z1 + dt * (z2 - beta1 * e);

这直接对应 $\dot{z}_1 = z_2 - \beta_1 e$。

代码行 2

(* 物理意义：下刻速度 = 当前速度 + dt * (扰动 + 控制力 - 修正) *)
newZ2 = z2 + dt * (z3 - beta2 * e + b0 * u);

注意：这里用了 $z_3$ (当前估计的扰动) 和 $u$ (控制力) 来推算速度的变化。对应 $\dot{z}_2 = z_3 + b_0 u - \beta_2 e$。

代码行 3

(* 物理意义：下刻扰动 = 当前扰动 + dt * (- 修正) *)
newZ3 = z3 + dt * (-beta3 * e);

对应 $\dot{z}_3 = -\beta_3 e$。这一步使得 $z_3$ 不断逼近真实的扰动 $f$。

newZ1, newZ2, newZ3 是什么？

它们是 “下一时刻（$t + dt$）” 系统的状态估计值。

• newZ1: 预测 10ms 后的光斑位置。
• newZ2: 预测 10ms 后的光斑移动速度。
• newZ3: 预测 10ms 后的总扰动大小（风力+摩擦+震动）。

后续如何使用？

在代码的结尾，你会看到这行（或者类似的返回结构）：

<|ctrl, "z1" -> newZ1, "z2" -> newZ2, "z3" -> newZ3|>

这步操作叫做 “更新记忆”。

1. 闭环迭代：
   当前的 stepLADRC 函数执行完毕后，这三个新值会被存入 ctrlX 结构体中。
2. 下一轮循环：
   当 Do 循环进行到 i+1 次，再次调用 stepLADRC 时：
   • 今天的 newZ 就变成了明天的 oldZ。
   • ESO 基于这些更新后的值，再次和新的传感器数据对比，继续修正。
3. 产生控制：
   最关键的用法是在下一轮计算控制量 $u$ 时：

   $$u = \frac{u_0 - \mathbf{z_3}}{b_0}$$

   控制器会直接调用这个刚刚算出来的 newZ3，把它从控制信号里减掉。

总结：

这三行公式就是 ESO “通过不断反省自己的预测误差，从而猜出外界干扰” 的数学实现过程。

练习

请给我出一个小的例题，我来编程试试能否解决

这就对了！动手写代码是理解控制算法最好的方式。

既然你已经掌握了基本的 LADRC 结构，我们来做一个稍微有点物理背景的练习题。

📝 练习题：不知情的“电梯” (The Ignorant Elevator)

场景描述：

你正在控制一台垂直升降的货运电梯。

• 物理对象：电梯轿厢，质量 $m = 100 \text{ kg}$。
• 环境：地球重力 $g = 9.8 \text{ m/s}^2$（方向向下）。
• 控制量：电机产生的向上拉力 $F$ (牛顿)。
• 目标：将电梯从地面 ($0 \text{ m}$) 拉升到 ($20 \text{ m}$) 处，并稳稳停住。

物理方程：

根据牛顿第二定律 $F - mg = ma$，即：

或者写成我们在代码里用的标准形式 $\ddot{y} = b \cdot u + f$：

你的任务（挑战点）：

最关键的是：请不要告诉控制器有重力存在！

在你的控制器代码里，不要写任何关于 9.8 的数字。你要完全依赖 ESO ($z_3$) 自己去发现“咦？好像有一股神秘的力量在一直把电梯往下拉”。

🛠️ 编程填空

我已经为你准备好了框架，请复制下面的代码，并完成标有 (* TODO: ... *) 的部分。

需要填写的参数提示：

1. 干扰函数：除了随机噪声，别忘了加上重力项（$-9.8$）。
2. $b_{true}$：根据 $a = F/m - g$，系数 $b$ 应该是多少？
3. $b_0$：控制器以为的增益。你可以设得和 $b_{true}$ 一样，或者稍微大一点。
4. $setpoint$：目标高度是多少？

ClearAll["Global`*"];

(* === 1. 定义物理环境 === *)
(* 真实的物理参数 *)
m = 100.0; (* kg *)
g = 9.8;   (* m/s^2 *)

(* 干扰函数：包括恒定的重力和随机风力 *)
disturbance[t_] := (* TODO: 在这里填空。提示：重力向下(-g) + 随机数 *)
   0.0; (* 先写个0占位，请修改我 *)

(* === 2. LADRC 核心 (直接复用之前的，不用改) === *)
createLADRC[wc_, wo_, b0_, dt_] := <|
   "z1" -> 0., "z2" -> 0., "z3" -> 0.,
   "b0" -> b0, "dt" -> dt,
   "beta1" -> 3 * wo, "beta2" -> 3 * wo^2, "beta3" -> wo^3,
   "kp" -> wc^2, "kd" -> 2 * wc
|>;

stepLADRC[ctrl_, yMeasured_, setpoint_] :=
  Module[{z1, z2, z3, e, u0, u, dt, b0, beta1, beta2, beta3, kp, kd,
    newZ1, newZ2, newZ3},
   {z1, z2, z3, dt, b0} = Lookup[ctrl, {"z1", "z2", "z3", "dt", "b0"}];
   {beta1, beta2, beta3, kp, kd} = Lookup[ctrl, {"beta1", "beta2", "beta3", "kp", "kd"}];

   e = z1 - yMeasured;
   u0 = kp * (setpoint - z1) - kd * z2;
   u = (u0 - z3)/b0;

   newZ1 = z1 + dt * (z2 - beta1 * e);
   newZ2 = z2 + dt * (z3 - beta2 * e + b0 * u);
   newZ3 = z3 + dt * (-beta3 * e);

   {<|ctrl, "z1" -> newZ1, "z2" -> newZ2, "z3" -> newZ3|>, u}
];

(* === 3. 运行仿真 === *)
T = 5.0;
dt = 0.01;
steps = Round[T/dt];

(* TODO: 填写参数 *)
b_true = (* TODO: 真实的系统增益 1/m *);
b_est  = (* TODO: 控制器估算的增益，可以等于 b_true *);
target = (* TODO: 目标高度 20米 *);

(* 带宽设置 (可以先用这一组，也可以自己调) *)
wc = 5.0;
wo = 30.0;

simulationResult = Reap[
   (* 初始化 *)
   ctrl = createLADRC[wc, wo, b_est, dt];
   state = <|"y" -> 0., "vy" -> 0.|>; (* 从地面 y=0 开始 *)

   Do[
    t = i * dt;

    (* 1. 计算环境干扰 *)
    dist = disturbance[t];

    (* 2. LADRC 控制 *)
    (* TODO: 把 target 填入函数调用的第三个参数 *)
    {ctrl, u} = stepLADRC[ctrl, state["y"], target];

    (* 3. 物理演化: a = b*u + f *)
    acc = b_true * u + dist;

    state["y"]  += state["vy"] * dt;
    state["vy"] += acc * dt;

    (* 4. 记录: {时间, 真实高度, 估算干扰 z3} *)
    Sow[{t, state["y"], ctrl["z3"]}];

    , {i, 1, steps}
   ];
][[2, 1]];

(* === 4. 画图验证 === *)
dataT  = simulationResult[[All, 1]];
dataY  = simulationResult[[All, 2]];
dataZ3 = simulationResult[[All, 3]];

(* 图1: 高度变化 *)
p1 = ListLinePlot[Transpose[{dataT, dataY}],
   PlotStyle -> {Blue, Thickness[0.005]},
   PlotLabel -> "Elevator Position (Target: 20m)",
   Frame -> True, GridLines -> Automatic, ImageSize -> Medium];

(* 图2: ESO估算的干扰 (见证奇迹的时刻) *)
p2 = ListLinePlot[Transpose[{dataT, dataZ3}],
   PlotStyle -> {Red, Thickness[0.005]},
   PlotLabel -> "What does ESO think the disturbance is?",
   Frame -> True, GridLines -> {{}, {-9.8}}, (* 我加了一条参考线 *)
   FrameLabel -> {"Time", "Estimated z3"},
   ImageSize -> Medium];

Column[{p1, p2}]

🚀 思考题 (运行后再看)

当你运行成功后，观察图2（红色的线）：

1. $z_3$ 最终稳定在什么数值附近？
2. 为什么是这个数值？（提示：重力加速度是多少？）
3. 如果把 $m$ 改成 200kg，但不用告诉控制器，你觉得 $z_3$ 会变吗？系统还能稳在 20米吗？

请将补全后的代码发给我，或者直接告诉我你的实验结果！
